Negli edifici moderni, la gestione energetica della climatizzazione rappresenta una delle sfide impiantistiche più complesse. Riscaldamento, raffrescamento e produzione di acqua calda sono esigenze che spesso coesistono nello stesso momento, in ambienti diversi dello stesso edificio.

Le pompe di calore polivalenti nascono proprio per rispondere a questa necessità: un’unica macchina in grado di produrre contemporaneamente acqua calda e acqua refrigerata, sfruttando il calore recuperato dal ciclo frigorifero per coprire entrambe le richieste termiche senza sprechi energetici.

In questo articolo analizziamo nel dettaglio il funzionamento delle pompe di calore polivalenti, le differenze rispetto alle macchine tradizionali, i vantaggi operativi e i contesti applicativi ideali.

Cos’è una Pompa di Calore Polivalente?

Una pompa di calore polivalente, detta anche unità polivalente, è una macchina frigorifera in grado di operare in modalità refrigerazione e riscaldamento in modo simultaneo.

A differenza di una pompa di calore tradizionale, che produce alternativamente acqua calda o acqua fredda a seconda della stagione, la versione polivalente mantiene attivi entrambi i circuiti idronici allo stesso tempo, senza necessità di commutazione stagionale.

Il termine “polivalente” descrive esattamente questa capacità multi-funzione: la macchina serve contemporaneamente il circuito freddo dell’impianto (per il raffrescamento degli ambienti o per processi industriali che richiedono acqua refrigerata) e il circuito caldo (per il riscaldamento di altri ambienti o per la produzione di acqua calda sanitaria e tecnica).

Questa caratteristica la rende particolarmente indicata per i cosiddetti impianti a 4 tubi, in cui la distribuzione avviene attraverso due coppie di tubazioni separate, una per il caldo e una per il freddo.

Come funziona una Pompa di Calore Polivalente?

Il principio di funzionamento si basa sul ciclo frigorifero a compressione di vapore, lo stesso utilizzato da qualsiasi pompa di calore o refrigeratore. La differenza sostanziale sta nell’architettura degli scambiatori e nella logica di gestione dell’energia termica prodotta.

Osservando lo schema di una pompa di calore polivalente, si possono distinguere il circuito dedicato alla produzione di acqua refrigerata, quello destinato alla produzione di acqua calda e il sistema di recupero energetico che collega le due funzioni.

In una macchina convenzionale, il calore estratto dall’evaporatore viene dissipato verso l’esterno. Nella pompa di calore polivalente, invece, quel calore viene recuperato e ceduto all’impianto di riscaldamento.

I componenti principali coinvolti nel processo sono:

• Compressore: aspira il gas refrigerante a bassa pressione dall’evaporatore e lo comprime aumentandone temperatura e pressione. Nei sistemi polivalenti si utilizzano compressori di tipo scroll ermetici, adatti per la continuità di funzionamento e i bassi livelli di rumorosità.
• Scambiatore freddo lato utenza (evaporatore): raffredda l’acqua del circuito di raffrescamento sottraendo calore, che viene ceduto al refrigerante sotto forma di calore latente di evaporazione.
• Scambiatore caldo lato utenza (condensatore o recuperatore): cede il calore proveniente dal compressore e dall’evaporatore all’acqua del circuito di riscaldamento. Questo è il cuore del recupero energetico: il calore non viene disperso ma trasferito all’impianto.
• Scambiatore lato sorgente: nei modelli a sorgente acqua (water-to-water), gestisce lo scambio termico con la sorgente esterna, tipicamente acqua di pozzo, di falda o di torre evaporativa, che funge da serbatoio termico.
• Valvola di espansione: riduce la pressione del refrigerante liquido prima dell’ingresso nell’evaporatore, innescando il processo di evaporazione.

In modalità di recupero totale, la macchina produce acqua refrigerata e, simultaneamente, acqua calda a una temperatura utile per l’impianto, senza alcuna dissipazione esterna.

In questo regime il rendimento complessivo del sistema risulta significativamente superiore rispetto all’esercizio separato delle due funzioni, poiché lo stesso lavoro del compressore genera due effetti utili distinti.

Pompa di Calore Reversibile e Polivalente: qual è la differenza?

La domanda più frequente in fase di progettazione riguarda la distinzione tra pompa di calore reversibile e pompa di calore polivalente. Si tratta di due soluzioni tecnicamente diverse, adatte a contesti applicativi differenti.

Una pompa di calore reversibile opera alternativamente in modalità riscaldamento oppure raffrescamento, invertendo il ciclo frigorifero tramite una valvola a quattro vie.

La commutazione tra le due modalità è tipicamente stagionale: in inverno la macchina riscalda, in estate raffredda. Non è in grado di soddisfare contemporaneamente entrambe le esigenze.

Una pompa di calore polivalente, al contrario, mantiene attivi simultaneamente il circuito caldo e il circuito freddo, senza mai commutare la modalità di funzionamento.

Questo significa che, in qualsiasi periodo dell’anno e in qualsiasi condizione operativa, l’impianto dispone sempre di acqua calda e acqua fredda.

La polivalente è quindi la scelta corretta per edifici in cui coesistono, nello stesso momento, zone che richiedono riscaldamento e zone che richiedono raffrescamento, nonché per applicazioni che richiedono acqua calda tecnica durante il raffrescamento estivo.

Quali sono i vantaggi delle Pompe di Calore Polivalenti?

L’adozione di una pompa di calore polivalente porta con sé una serie di benefici concreti, sia sul piano energetico che su quello impiantistico e gestionale.

• Recupero energetico: il calore di condensazione, normalmente dissipato verso l’esterno in un chiller tradizionale, viene recuperato e utilizzato per il riscaldamento. Questo riduce sensibilmente il consumo elettrico complessivo dell’impianto.
• Riduzione degli sprechi termici: in modalità di recupero totale, l’efficienza globale del sistema è massimizzata poiché entrambi i flussi termici (caldo e freddo) producono un effetto utile, senza dissipazioni verso l’ambiente.
• Eliminazione della commutazione stagionale: l’impianto non richiede la transizione stagionale da riscaldamento a raffrescamento, garantendo continuità del servizio e semplificando la gestione operativa.
• Riduzione degli spazi tecnici: un’unica macchina sostituisce due unità separate (chiller e pompa di calore), con evidenti vantaggi in termini di ingombri, connessioni idrauliche e complessità dell’installazione.
• Compatibilità con la Direttiva EPBD: le pompe di calore polivalenti contribuiscono al miglioramento dell’efficienza energetica degli edifici, in linea con i requisiti della Direttiva europea sulla prestazione energetica degli edifici (Direttiva 2024/1275/UE, nota come EPBD recast), che punta alla decarbonizzazione del parco edilizio europeo.

Quando si progetta o si riqualifica un impianto di climatizzazione, una delle prime scelte da affrontare riguarda la tecnologia di distribuzione dell’energia termica: espansione diretta o sistema idronico?

La differenza fondamentale tra queste due soluzioni riguarda il fluido che trasporta il calore (o il freddo) dall’unità di produzione ai terminali interni.

Nei sistemi ad espansione diretta il fluido termovettore è l’aria stessa dell’ambiente, mentre nei sistemi idronici è l’acqua; possiamo quindi distinguere i sistemi nelle seguenti 2 macro-tipologie:

• Sistemi ad espansione diretta: aria-aria
• Sistemi idronici: aria-acqua

Questa distinzione, apparentemente tecnica, ha conseguenze molto concrete su costi, prestazioni, flessibilità e adattabilità dell’impianto a contesti diversi: dall’appartamento di nuova costruzione all’edificio residenziale esistente, dall’ufficio al condominio multi-zona.

Nei prossimi paragrafi approfondiamo le caratteristiche di entrambe le tecnologie per aiutare a orientarsi tra le diverse opzioni disponibili sul mercato.

Cos’è un Impianto ad Espansione Diretta

In un impianto ad espansione diretta, il refrigerante prodotto dall’unità esterna circola direttamente fino alle unità interne, dove avviene lo scambio termico con l’aria dell’ambiente.

Non esiste quindi un circuito idraulico intermedio: il ciclo frigorifero si estende fisicamente dall’esterno fino agli ambienti da climatizzare.

Questa configurazione è quella tipica degli split classici, dei sistemi multi-split e dei più evoluti sistemi VRV/VRF.

I principali tipi di impianti ad espansione diretta sono:

• Sistemi monosplit: un’unità esterna collegata a un’unità interna, soluzione molto diffusa nel residenziale.
• Sistemi multi-split: una singola unità esterna alimenta più unità interne (tipicamente fino a 3–4), con gestione indipendente dei diversi ambienti.
• Sistemi VRV/VRF (Volume di Refrigerante Variabile): architetture più complesse, pensate per edifici commerciali, direzionali o residenziali di grandi dimensioni, in grado di gestire numerose unità interne con modulazione continua della portata del refrigerante.

In tutti questi casi, il refrigerante (tipicamente R-32 o R-410A nelle installazioni più recenti) scorre in tubazioni di rame fino alle unità terminali, senza richiedere un generatore d’acqua intermedio.

Questo rende l’installazione generalmente più rapida e meno invasiva, soprattutto negli edifici dove non è presente o non è prevista una distribuzione idraulica.

Cosa si intende per Sistema Idronico

Il termine idronico deriva dall’inglese hydronic, che indica qualsiasi sistema in cui l’acqua (o una miscela acqua-glicole) è il fluido vettore dell’energia termica.

In un impianto idronico, la produzione di calore o freddo avviene in un’unica centrale (caldaia, pompa di calore, chiller) e l’energia viene distribuita attraverso tubazioni dell’acqua verso i terminali di emissione: radiatori, ventilconvettori (fan coil), pannelli radianti a pavimento o a soffitto.

Idronico, in sostanza, significa che il circuito che serve gli ambienti è un circuito d’acqua separato dal ciclo frigorifero.

Questo vale sia per i sistemi di riscaldamento tradizionali a caldaia sia per le pompe di calore idroniche, che producono acqua calda o fredda da distribuire nell’edificio.

La distinzione è importante: una pompa di calore può essere sia ad espansione diretta (il refrigerante arriva agli ambienti) sia idronica (il refrigerante scalda o raffredda l’acqua, che poi viene distribuita).

Come funziona un Impianto Idronico

Il funzionamento di un sistema idronico si articola in tre componenti principali: produzione, distribuzione ed emissione.

La centrale termica (pompa di calore, caldaia o chiller) scalda o raffredda l’acqua, che viene poi inviata tramite tubazioni a un modulo idronico o direttamente ai circuiti di distribuzione.

Il modulo idronico è un’unità tecnica che raggruppa la pompa di circolazione, la valvola di sicurezza, il vaso di espansione e i dispositivi di regolazione, svolgendo il ruolo di “cuore” idraulico dell’impianto.

L’acqua trattata termicamente raggiunge i terminali, dove cede o assorbe energia dagli ambienti.

I terminali più comuni in un impianto idronico sono:

• Ventilconvettori idronici (fan coil): unità che soffiano aria sulla batteria ad acqua, ideali per climatizzazione estiva e invernale.
• Pannelli radianti a pavimento o a parete: distribuiscono il calore per irraggiamento su ampie superfici, particolarmente efficienti con pompe di calore a bassa temperatura.
• Radiatori: terminali tradizionali compatibili con impianti idronici a media-alta temperatura.
• Unità di trattamento aria (UTA): in ambito commerciale, gestiscono la distribuzione dell’aria in grandi spazi tramite circolazione dell’acqua.

Ogni circuito idronico può essere regolato in modo indipendente tramite valvole termostatiche o sistemi di controllo avanzati, permettendo un’elevata personalizzazione della temperatura nei diversi ambienti.

Espansione Diretta o Idronico: le principali differenze a confronto

Il confronto tra espansione diretta e sistema idronico non porta a una risposta universale: la soluzione più adatta dipende dal contesto specifico dell’edificio, dall’uso previsto, dal budget e dalle caratteristiche dell’impianto esistente.

Di seguito una panoramica dei fattori che differenziano le due tecnologie.

Installazione e costi iniziali: tubazioni a confronto

I sistemi ad espansione diretta richiedono solo tubazioni in rame di piccolo diametro per il refrigerante e cavi elettrici, il che li rende più rapidi e meno invasivi da installare. Sono particolarmente indicati in ristrutturazioni dove non si vuole intervenire sull’impiantistica idraulica esistente, in piccoli appartamenti e in contesti con spazi tecnici limitati.

I sistemi idronici, al contrario, richiedono la posa di tubazioni dell’acqua, la presenza di un locale tecnico o vano caldaia, e una progettazione idraulica più articolata. I costi di installazione sono generalmente più elevati, ma la struttura dell’impianto offre maggiore flessibilità per ampliamenti e integrazioni future.

Con i sistemi idronici si utilizzano tipicamente tubazioni in multistrato per le derivazioni ai terminali; per le dorsali, oltre che il multistrato, è possibile utilizzare anche altri tipi di materiali, quali ad esempio l’acciaio. Visti i costi, tipicamente non si utilizza il rame.

Accumuli inerziali e componentistica

I sistemi ad espansione diretta non richiedono accumuli inerziali e pompe per il corretto funzionamento: le unità interne sono direttamente collegate a quella esterna mediante le tubazioni in rame.

Al contrario invece i sistemi idronici richiedono tipicamente accumuli inerziali di acqua tecnica (puffer) e pompe di circolazione.

Gestione elettronica

I sistemi ad espansione diretta tipicamente dispongono di un’elettronica integrata che gestisce simultaneamente le unità interne con quella esterna, richiedendo quindi semplicemente dei cavi BUS di collegamento per mettere tutto in comunicazione.

Al contrario i sistemi idronici richiedono tipicamente un’elettronica (termostati, sonde, ecc) fornita da terzi, in quanto il costruttore di solito non fornisce il sistema di termoregolazione.

Flessibilità impiantistica e gestione multi-zona

In un edificio con molte zone indipendenti, i sistemi VRV/VRF ad espansione diretta possono gestire decine di unità interne da un’unica centrale, con regolazione zona per zona.

Tuttavia, il limite fisico della lunghezza dei tubi del refrigerante (generalmente entro i 150 metri dal modello) e la necessità di far circolare il gas refrigerante in ogni ambiente rappresentano vincoli tecnici rilevanti.

I sistemi idronici, distribuendo acqua, sono più adatti a edifici di grandi dimensioni, a impianti centralizzati condominiali e a situazioni dove le distanze tra la centrale termica e i terminali sono considerevoli.

L’acqua è anche un fluido meno critico dal punto di vista della sicurezza rispetto ai refrigeranti, il che semplifica la gestione in ambienti affollati o con prescrizioni normative specifiche.

Manutenzione, durata e sicurezza

Gli impianti ad espansione diretta richiedono controlli periodici sul circuito del refrigerante, incluse le verifiche di tenuta previste dal Regolamento (UE) n. 517/2014 (F-Gas). Eventuali perdite di gas devono essere rilevate e riparate da personale certificato.

La presenza di refrigerante in ambienti interni impone anche una valutazione della sicurezza in caso di locali poco ventilati. I sistemi idronici, utilizzando acqua come fluido, eliminano questo tipo di rischio.

La manutenzione riguarda principalmente le pompe di circolazione, le valvole e la qualità dell’acqua (trattamento anticalcare e anticorrosivo).

In genere, un impianto idronico ben progettato ha una vita utile più lunga rispetto a un sistema ad espansione diretta, anche perché i singoli componenti sono più facilmente sostituibili in modo indipendente.

Consumi ed efficienza energetica

Non è corretto affermare in modo assoluto che una tecnologia sia sempre più efficiente dell’altra.

I consumi dipendono da numerosi fattori:

• la progettazione dell’impianto,
• il tipo di terminali utilizzati,
• le condizioni climatiche,
• l’isolamento dell’edificio e le abitudini d’uso.

In linea generale, i sistemi ad espansione diretta hanno minori perdite di distribuzione (non c’è un circuito idraulico aggiuntivo), mentre i sistemi idronici con pompa di calore e pannelli radianti possono operare a temperature di mandata più basse, favorendo l’efficienza della macchina.

La Direttiva europea sulla prestazione energetica degli edifici (EPBD, Direttiva 2024/1275/UE nella versione più recente) spinge verso soluzioni integrate e a basse emissioni, premiando gli impianti capaci di operare con fonti rinnovabili e a bassa temperatura, indipendentemente dalla tecnologia di distribuzione.

Quando una soluzione può risultare meno adatta

Ogni tecnologia presenta anche alcuni limiti pratici che è importante valutare in base al contesto applicativo:

• L’espansione diretta è meno indicata in edifici con molte zone distanti tra loro, in impianti centralizzati condominiali, e nei casi in cui il refrigerante non può essere distribuito in ambienti con scarsa ventilazione o vincoli di sicurezza.
• Il sistema idronico può risultare poco conveniente per piccoli appartamenti o abitazioni con esigenze limitate, dove la semplicità di uno split ad espansione diretta offre una risposta più efficace a un costo inferiore.
• In ristrutturazioni senza impianti idraulici esistenti, l’introduzione di un sistema idronico comporta investimenti infrastrutturali significativi, non sempre giustificati dalle dimensioni o dall’uso dell’edificio.

Negli ultimi anni il panorama del riscaldamento residenziale si è evoluto rapidamente, spinto anche dalle direttive europee sull’efficienza energetica, in particolare dalla Direttiva EPBD (Energy Performance of Buildings Directive) e dai suoi aggiornamenti.

In questo contesto, i sistemi ibridi hanno guadagnato un ruolo di primo piano come soluzione di transizione efficace: combinano una pompa di calore con una caldaia a condensazione, riducendo i consumi e le emissioni senza stravolgere gli impianti esistenti.

Fino a poco tempo fa, però, chi viveva in un centro storico, in un condominio con vincoli estetici o semplicemente in un appartamento privo di spazio esterno si trovava escluso da questa tecnologia. Il problema era sempre lo stesso: la necessità di installare un’unità esterna.

La caldaia ibrida senza unità esterna di Sime, commercializzata con il nome Hybrid Revolution, è nata proprio per superare questo limite, portando l’efficienza ibrida in contesti dove prima era impensabile.

Cosa si intende per Caldaia Ibrida senza unità esterna?

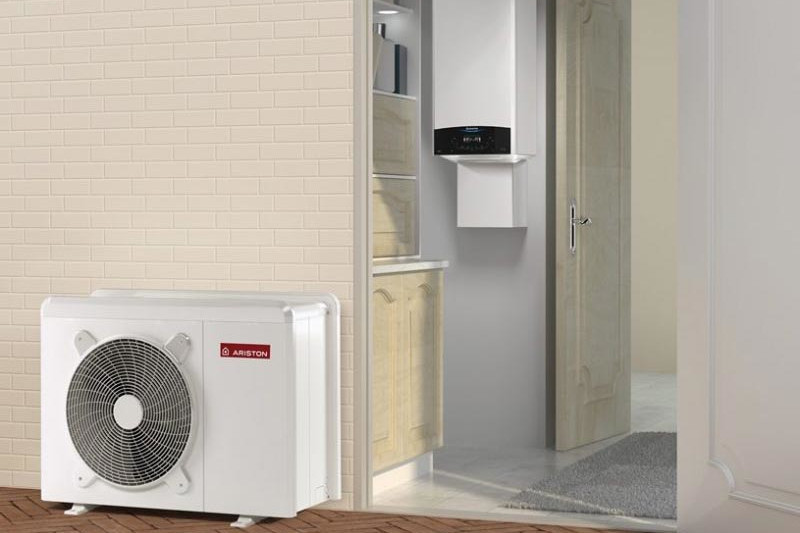

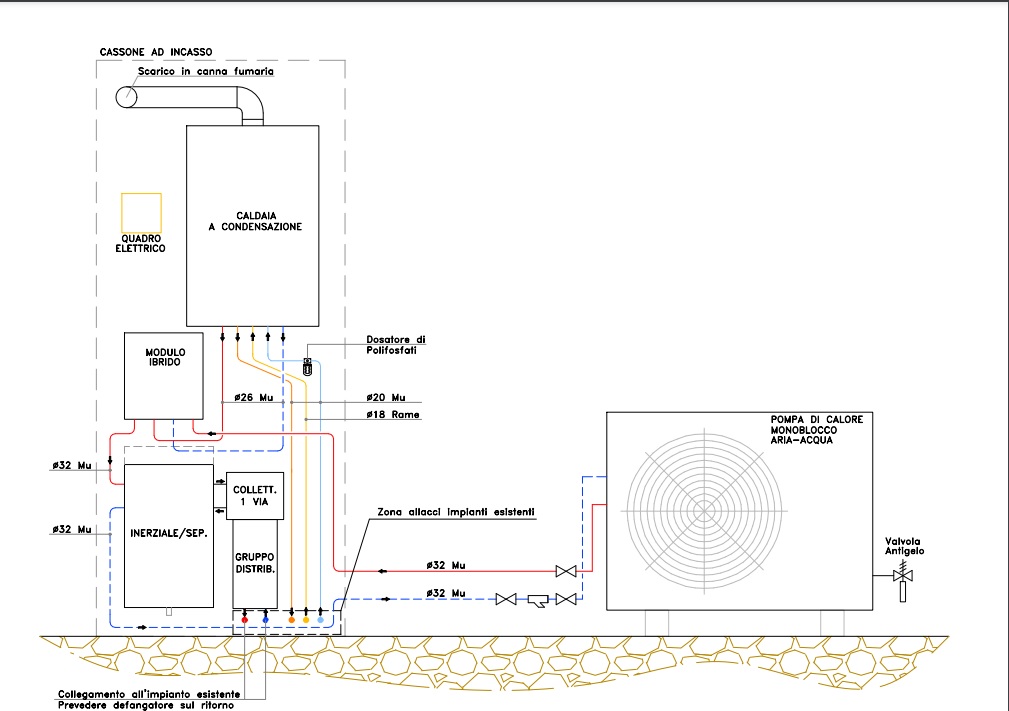

Un sistema ibrido convenzionale è composto da due elementi distinti:

• una pompa di calore con la sua unità esterna, simile a quella di un climatizzatore,
• e una caldaia a condensazione.

I due apparecchi collaborano per ottimizzare i consumi, ma richiedono spazio all’aperto, installazioni murarie di una certa complessità e, in molti casi, autorizzazioni estetiche o condominiali.

La caldaia pompa di calore senza unità esterna rappresenta un’evoluzione concettuale di questo approccio: tutta la tecnologia (pompa di calore, caldaia a condensazione, circuito frigorifero e componenti idraulici) è integrata in un unico apparecchio murale dalle dimensioni paragonabili a una caldaia ad accumulo tradizionale.

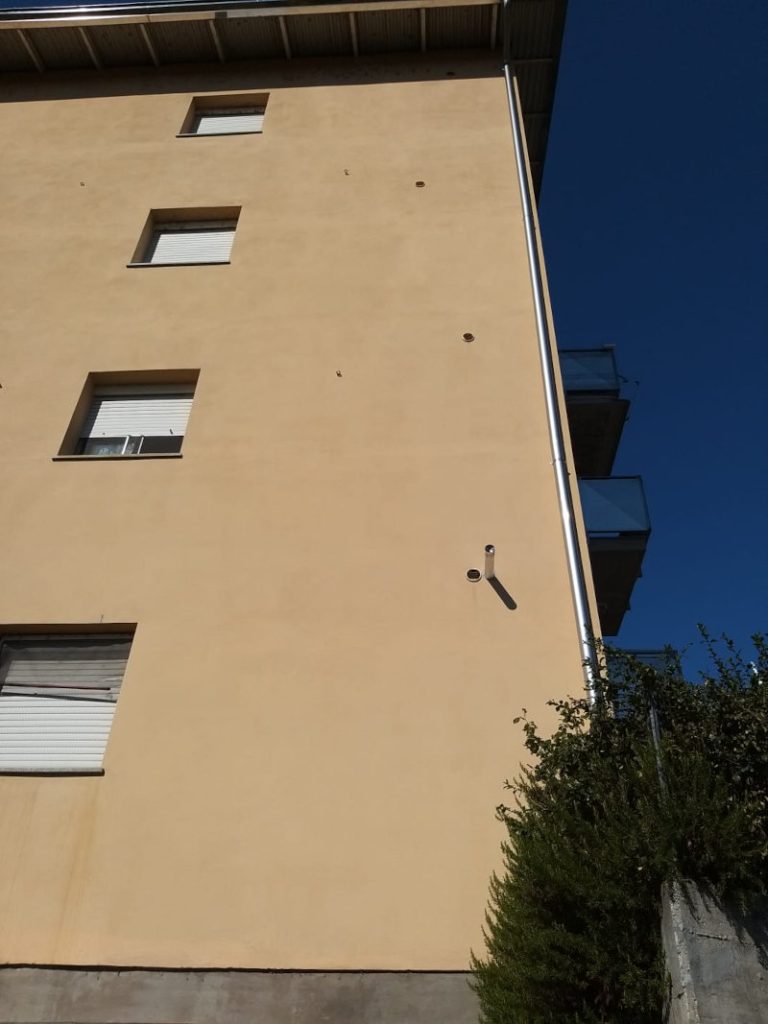

All’esterno dell’edificio non rimane nulla: l’unica traccia visibile sono due griglie a parete di diametro 160 mm, attraverso cui il sistema aspira e scarica l’aria necessaria al funzionamento della pompa di calore.

Questa soluzione non è una semplificazione tecnica, ma il risultato di una tecnologia brevettata che richiede un’ingegnerizzazione molto sofisticata per far lavorare insieme, in uno spazio ridotto, componenti che normalmente occupano ambienti separati.

Come funziona la Caldaia Ibrida senza unità esterna

Il cuore di Hybrid Revolution è una pompa di calore canalizzata a tecnologia inverter, completamente integrata nell’involucro dell’apparecchio.

Anziché prelevare l’aria esterna attraverso un’unità esterna posizionata fuori dall’edificio, il sistema la aspira direttamente tramite un doppio condotto separato passante a parete: un condotto per l’aspirazione dell’aria e uno per lo scarico.

Questo è il principio tecnico che definisce la categoria della pompa di calore senza motore esterno.

Tecnologia e funzionamento

Sime ha sviluppato per questo prodotto una tecnologia a doppio evaporatore, soluzione brevettata che permette alla pompa di calore di mantenere un COP (Coefficient of Performance, ovvero il rapporto tra energia termica prodotta ed energia elettrica consumata) pressoché costante sull’intero campo di funzionamento.

Il COP dichiarato è di 3,95 nelle condizioni di prova secondo la norma UNI EN 14511-1:2022, il che significa che per ogni unità di energia elettrica consumata il sistema produce circa quattro unità di calore.

I due evaporatori hanno funzioni distinte e complementari:

• Il primo evaporatore recupera il calore contenuto nell’aria esterna aspirata attraverso i condotti a parete;
• Il secondo evaporatore è posizionato in prossimità dello scarico fumi della caldaia a condensazione e recupera l’energia residua contenuta nei gas di combustione, raffreddandoli ulteriormente fino a 10 °C, con un beneficio doppio: aumentare l’efficienza della pompa di calore e migliorare il rendimento della caldaia stessa.

Il compressore inverter, sigillato in una scatola fonoisolante, comprime il gas refrigerante R290 (propano naturale, con carica inferiore a 150 g) aumentandone la temperatura, che viene poi ceduta all’acqua dell’impianto attraverso un condensatore a piastre.

Il circuito frigorifero è precaricato ed ermeticamente sigillato, il che elimina l’obbligo di certificazione F-Gas per chi esegue l’installazione.

La gestione ibrida automatica è affidata a un sistema elettronico evoluto che decide in ogni momento quale fonte di calore attivare, o se combinarle.

La pompa di calore opera in via prioritaria fino a una temperatura esterna di –7 °C: al di sotto di questa soglia, o nei momenti in cui il fabbisogno termico supera la capacità della sola pompa di calore, interviene in integrazione la caldaia a condensazione, garantendo sempre il massimo comfort senza che l’utente debba gestire nulla manualmente.

Silenziosità e comfort acustico

Sul fronte acustico, l’intero mantello dell’apparecchio è rivestito con materiali fonoassorbenti, con particolare cura per il vano della pompa di calore.

Il risultato è un livello di potenza sonora interna di 40,3 dB(A), equivalente al lieve ronzio di un frigorifero, che lo rende più silenzioso di molte caldaie a gas tradizionali.

È inoltre disponibile una funzione “silent” programmabile, pensata per le ore notturne, che riduce la velocità delle ventole nei casi in cui i condotti diano su cavedi o ambienti particolarmente sensibili al rumore.

Vantaggi concreti rispetto ad altre soluzioni

Per capire cosa distingue davvero questo sistema, è utile ragionare su scenari reali piuttosto che elencare caratteristiche in astratto.

La caldaia con pompa di calore integrata offre vantaggi specifici e misurabili rispetto sia alla sola caldaia a condensazione sia ai sistemi ibridi con unità esterna.

Rispetto alla caldaia a condensazione tradizionale:

• Riduzione dei consumi di gas naturale, grazie alla quota significativa di energia termica prodotta dalla pompa di calore sfruttando una fonte rinnovabile (aria esterna);
• Miglioramento della classe energetica dell’edificio fino a due livelli, con impatto positivo sul valore immobiliare e sull’allineamento alle normative EPBD;
• Compatibilità con impianti esistenti a radiatori, ventilconvettori o pavimento radiante: non è necessario sostituire i terminali o riprogettare l’impianto idraulico.

Rispetto a un sistema ibrido tradizionale con unità esterna:

• Nessun ingombro esterno: niente macchina esterna a parete, nessun impatto visivo sull’edificio;
• Nessun rumore all’esterno: il livello di potenza sonora esterna dichiarato è di 49,8 dB(A), paragonabile al ronzio di un frigorifero, e l’assenza dell’unità esterna elimina ogni problema con i vicini o con i regolamenti condominiali;
• Installazione più rapida e senza interventi strutturali rilevanti: il sistema è monoblocco e sfrutta i collegamenti idraulici esistenti (installazione pin-to-pin);
• Compatibilità con il fotovoltaico: è presente una funzione di autoconsumo che, in presenza di un impianto fotovoltaico, converte automaticamente l’energia in eccesso in calore per riscaldamento o acqua sanitaria.

Limiti da considerare in fase di sopralluogo

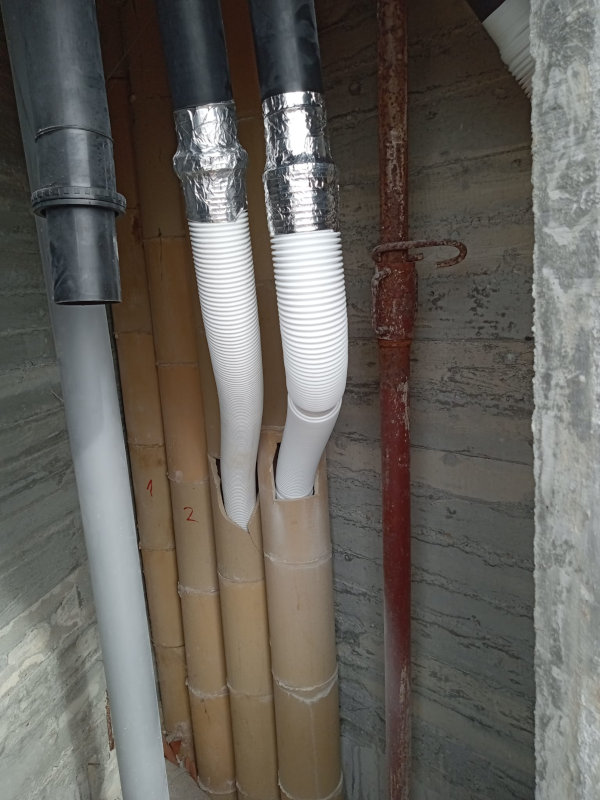

Un limite da tenere presente riguarda i vincoli di posa dei condotti aria: la lunghezza massima del tratto rettilineo per aspirazione e scarico è di 3 m in orizzontale e 4 m in verticale, il che rende necessaria una valutazione puntuale in fase di sopralluogo, soprattutto in case con muri di grande spessore o geometrie particolari.

Dove si installa: i contesti ideali

Il punto di forza più evidente di questa tipologia di prodotto è proprio la sua applicabilità in contesti dove altri sistemi ad alta efficienza non possono arrivare. L’assenza dell’unità esterna apre scenari installativi prima inaccessibili.

I contesti dove Hybrid Revolution risulta particolarmente indicata sono:

• Centri storici e edifici sottoposti a vincolo paesaggistico o architettonico, dove l’installazione di unità esterne è spesso vietata o soggetta ad autorizzazioni difficilmente ottenibili;
• Condomini con regolamenti restrittivi o facciate condivise, dove l’accordo condominiale per posizionare un’unità esterna può essere un ostacolo insormontabile;
• Appartamenti a piano terra o con cortili interni ristretti, in cui non vi è spazio fisico sufficiente per posizionare correttamente un’unità esterna;
• Sostituzioni di vecchie caldaie in abitazioni esistenti, grazie alla compatibilità pin-to-pin con gli allacci idraulici già presenti e alla compatibilità con tutti i tipi di terminale di impianto.

Non è invece la scelta ottimale in edifici con muri di spessore tale da non consentire la posa dei condotti nei limiti previsti, o in abitazioni dove la parete disponibile per i condotti si affaccia su ambienti interni e non verso l’esterno.

Prima dell’acquisto è sempre consigliabile un sopralluogo tecnico con un professionista, per verificare la fattibilità installativa.

Negli ultimi anni il tema dell’efficienza energetica degli edifici è diventato centrale nelle politiche europee e nelle strategie di riduzione dei consumi. Le normative più recenti, tra cui la Direttiva Europea 2024/1275 sulla prestazione energetica degli edifici (EPBD IV), fissano obiettivi progressivi di riduzione dei consumi energetici del patrimonio immobiliare entro il 2030 e il 2035.

In questo contesto la building automation rappresenta una delle tecnologie più efficaci per migliorare la gestione degli impianti e ridurre gli sprechi energetici.

L’automazione degli edifici consente infatti di controllare e ottimizzare in modo intelligente diversi sistemi tecnici, come riscaldamento, climatizzazione, illuminazione e monitoraggio dei consumi.

Grazie all’evoluzione delle tecnologie digitali e dei sistemi di controllo, oggi è possibile gestire in modo integrato il funzionamento degli impianti e adattarlo automaticamente alle reali esigenze dell’edificio e degli utenti.

Questo approccio permette di aumentare comfort, sicurezza ed efficienza energetica.

Cosa si intende per Building Automation?

Quando si parla di building automation, ci si riferisce all’insieme di tecnologie e sistemi che consentono di automatizzare e controllare il funzionamento degli impianti presenti in un edificio.

In termini semplici, si tratta di una piattaforma tecnologica che integra sensori, dispositivi di controllo e software per gestire in modo intelligente le funzioni energetiche e impiantistiche di un edificio.

Secondo la normativa tecnica europea UNI EN ISO 52120-1, che ha sostituito la precedente EN 15232, i sistemi di automazione e controllo degli edifici possono essere classificati in diversi livelli di efficienza energetica, in base al grado di automazione e alla capacità di ottimizzare i consumi.

Questa norma definisce inoltre il principio fondamentale di un sistema di gestione energetica degli edifici: un impianto deve produrre e distribuire tutta e sola l’energia realmente richiesta dall’edificio.

In un sistema di automazione degli edifici possono rientrare diversi elementi tecnologici, tra cui:

• sensori di temperatura, umidità e presenza,
• cronotermostati e sistemi di termoregolazione,
• sistemi di contabilizzazione del calore,
• piattaforme di supervisione e monitoraggio dei consumi,
• dispositivi di controllo degli impianti termici ed elettrici,
• sistemi di comunicazione tra dispositivi (bus o reti wireless).

Questi componenti lavorano insieme per migliorare la gestione degli impianti e ridurre i consumi energetici dell’edificio.

Come funziona la Building Automation?

Per capire come funziona la building automation, è utile immaginare l’edificio come un sistema intelligente in cui diversi dispositivi comunicano tra loro e reagiscono automaticamente alle condizioni ambientali o alle esigenze degli utenti.

Alla base di questi sistemi ci sono sensori, controllori e attuatori che raccolgono informazioni sull’ambiente e regolano il funzionamento degli impianti.

In pratica il sistema esegue tre operazioni principali:

• rileva i dati ambientali e di funzionamento degli impianti,
• elabora queste informazioni tramite un sistema di controllo,
• regola automaticamente gli impianti per ottimizzare comfort ed efficienza.

Ad esempio, in un edificio dotato di sistemi di automazione, è possibile:

• regolare automaticamente la temperatura degli ambienti in base alla presenza delle persone,
• programmare il funzionamento del riscaldamento o del raffrescamento,
• monitorare i consumi energetici in tempo reale,
• gestire l’accensione e lo spegnimento degli impianti da remoto,
• integrare sistemi energetici come pompe di calore, caldaie o impianti fotovoltaici.

La comunicazione tra i dispositivi avviene tramite reti digitali dedicate, spesso chiamate bus di comunicazione, oppure tramite sistemi wireless.

Questo consente ai diversi componenti dell’impianto di scambiarsi dati e coordinare il funzionamento dell’intero edificio.

Gli ambiti di applicazione sono molto ampi e includono:

• abitazioni private,
• condomini,
• uffici e edifici commerciali,
• strutture sanitarie,
• edifici pubblici e scolastici.

In tutti questi contesti, l’automazione degli edifici permette di gestire gli impianti in modo più efficiente rispetto a un sistema tradizionale.

Cosa sono i sistemi di Building Automation

I sistemi di building automation sono soluzioni tecnologiche complete che integrano dispositivi hardware e software per il controllo degli impianti di un edificio.

Questi sistemi possono includere componenti per la termoregolazione degli ambienti, la contabilizzazione dei consumi energetici e il monitoraggio degli impianti.

Il CDOM di Perry Electric

Tra le soluzioni disponibili sul mercato rientra il sistema CDOM di Perry Electric, progettato per la gestione integrata della termoregolazione e della visualizzazione dei consumi energetici negli edifici.

Questo sistema consente di controllare e monitorare diversi aspetti dell’impianto termico e della distribuzione dell’energia.

Tra le principali funzionalità della soluzione Perry troviamo:

• gestione della termoregolazione a zone,
• visualizzazione dei consumi energetici,
• controllo degli impianti da remoto,
• integrazione con sistemi di contabilizzazione del calore,
• monitoraggio delle temperature ambiente,
• gestione della programmazione settimanale degli impianti.

Il sistema consente inoltre agli utenti di consultare i propri consumi energetici e le condizioni di funzionamento dell’impianto, anche tramite dispositivi multimediali o applicazioni dedicate.

Caratteristiche tecniche del sistema Perry CDOM

Grazie a queste funzionalità, un sistema di building automation consente di gestire in modo coordinato il funzionamento degli impianti tecnologici dell’edificio, migliorando efficienza energetica e comfort abitativo.

Quali sono le apparecchiature in campo?

Lo schema logico sulla quale si basa il sistema BACS di livello B è il seguente:

• ogni zona termica (es. appartamento) sarà dotata di una centralina domotica CDOM: questa sarà collegata alla centrale termica mediante un cavo BUS,
• sui corpi scaldanti saranno posizionate delle testine termostatiche elettroniche (senza fili) che comunicano col CDOM: quindi nessun cablaggio elettrico, nessuna necessità di complicate opere edili,
• possono essere posizionate delle sonde in ambiente, all’interno di una classica scatoletta elettrica dove troviamo gli interruttori di accensione della luce: qualora la posizione non sia quella ideale, possono anche essere previste delle sonde ambiente ad onde radio (come per le testine),
• Comando dei fancoil: qualora l’edificio sia dotato di fancoil, si installano dei ricetrasmittori ad onde radio all’interno del mantello della singola unità,
• Nella centrale termica si posiziona il quadro di controllo: i CDOM comunicano con questo quadro, che a sua volta comunica con le caldaie o le pompe di calore presenti; in questo modo sarà prodotta dai generatori solo la quantità di energia necessaria richiesta dall’edifico.

Qui di seguito, un esempio di una centralina domotica CDOM:

Esistono più modelli di testine elettroniche da installare sui termosifoni, vediamo un esempio per edifici non residenziali:

Come precedente detto, per i fancoil invece si prevedono dei ricetrasmittori “a scomparsa” all’interno della struttura del fancoil stesso, vediamo una foto:

Di seguito possiamo anche vedere un esempio di installazione di sonde ambiente all’interno di una scatoletta elettrica già esistente a servizio dei classici interruttori di accensione delle luci: il vantaggio di questa tipologia, rispetto a quelle ad onde radio, è quella che tale tipologia essendo alimentata elettricamente non prevede la sostituzione delle batterie.

Infine, nella centrale termica si alloggerà il quadro di controllo, vediamo un esempio:

Il quadro di controllo sarà connesso ad internet, e questo permetterà di gestire tutti i componenti installati da un PC remoto.

Si potranno quindi gestire orari, temperature, accensioni/spegnimenti senza necessità di andare fisicamente presso l’edificio.

Inoltre, grazie alla segnalazione automatica di problemi ed allarmi, il manutentore (o suo delegato) sarà preventivamente avvisato al manifestarsi di eventuali problematiche, risolvendo il problema senza che nella maggior parte dei casi gli utenti se ne accorgano.

Le Unità di Trattamento Aria, comunemente identificate con la sigla UTA, rappresentano sistemi impiantistici progettati per gestire il condizionamento e il ricambio dell’aria in ambienti di diverse dimensioni.

Cosa si intende per UTA?

Si tratta di macchine complesse che prelevano aria dall’esterno o dall’interno degli edifici, la trattano attraverso processi di filtrazione, riscaldamento, raffreddamento, deumidificazione e umidificazione, per poi distribuirla negli spazi serviti.

A differenza dei comuni climatizzatori domestici, le centrali di trattamento aria sono progettate per gestire portate d’aria elevate e garantire non solo il comfort termico, ma anche un’adeguata qualità dell’aria indoor.

Questi impianti trovano applicazione sia in ambito industriale che commerciale e, sempre più frequentemente, anche in contesti residenziali di dimensioni significative.

A cosa serve un’Unità di Trattamento Aria?

Le unità di trattamento aria svolgono funzioni fondamentali per il benessere e la salubrità degli ambienti chiusi. La loro utilità si estende ben oltre il semplice condizionamento termico.

Funzione primaria di ricambio d’aria

Il compito principale delle UTA consiste nell’assicurare un adeguato ricambio dell’aria negli ambienti, garantendo l’apporto costante di aria fresca dall’esterno.

Questo processo risulta essenziale per diluire e rimuovere inquinanti, odori, umidità eccessiva e anidride carbonica prodotti dalle attività umane e dai processi interni agli edifici.

In molti casi, le unità di trattamento aria sono asservite esclusivamente a questa funzione, operando come sistemi dedicati alla ventilazione meccanica controllata.

Controllo delle condizioni termoigrometriche

Oltre al ricambio, gli impianti UTA più completi possono essere configurati per gestire integralmente il riscaldamento e il raffrescamento degli ambienti.

Attraverso batterie di scambio termico alimentate da acqua calda o refrigerata, questi sistemi regolano la temperatura dell’aria immessa, garantendo condizioni di comfort ottimali in ogni stagione.

La presenza di sezioni dedicate all’umidificazione permette inoltre di controllare anche il livello di umidità relativa, aspetto particolarmente rilevante in ambienti che richiedono condizioni termoigrometriche controllate.

Come funziona e come è fatta una UTA?

Le unità trattamento aria si caratterizzano per una struttura modulare che permette di adattare la configurazione alle specifiche esigenze applicative.

Comprendere l’architettura di questi sistemi aiuta a valutarne correttamente le prestazioni.

Struttura modulare e componenti principali

I gruppi trattamento aria sono realizzati assemblando diverse sezioni funzionali, tipicamente montate in loco per facilitare il trasporto e l’installazione.

Ogni sezione è contenuta entro pannelli in acciaio zincato, isolati termicamente con poliuretano espanso per ridurre le dispersioni termiche e limitare la trasmissione del rumore.

Per applicazioni che prevedono l’installazione all’aperto, sono disponibili pannellature rinforzate, progettate per resistere agli agenti atmosferici.

La configurazione tipica prevede:

• sezione di presa aria esterna e recupero: costituisce il punto di ingresso dell’aria esterna, equipaggiata con filtri di diversa efficienza che trattengono le particelle presenti nell’aria prima che questa entri nel sistema; integra inoltre tipicamente anche il recuperatore di calore che rappresenta l’elemento chiave per l’efficienza energetica, permettendo di trasferire energia termica tra l’aria estratta e quella immessa;
• sezione ventilatore mandata: dedicata all’immissione aria negli ambienti;
• sezione ventilatore ripresa: dedicata all’estrazione aria dagli ambienti tipicamente in questa sezione ci sono anche dei filtri per evitare che eventuali particelle possano tornare all’interno dell’UTA;
• Sezione batterie di scambio termico: ospita gli scambiatori che riscaldano o raffreddano l’aria secondo necessità;
• Sezione umidificazione: presente quando richiesto, per integrare vapore acqueo nell’aria trattata.

Sistema di recupero del calore

Il recuperatore di calore costituisce un elemento distintivo delle moderne centrali trattamento aria, permettendo di recuperare energia dall’aria espulsa per preriscaldare o preraffrescare l’aria in ingresso.

Due sono le tecnologie prevalenti:

• Recuperatori a flussi incrociati: i flussi d’aria in ingresso e in uscita si incrociano all’interno di uno scambiatore a piastre, scambiando calore senza mai mescolarsi, con rendimenti tipicamente oltre il 70%.
• Recuperatori rotativi: utilizzano una ruota rotante che, girando tra i due flussi d’aria, accumula e cede calore ciclicamente, raggiungendo efficienze superiori, fino all’85%, ma con il rischio di minima contaminazione tra i flussi.

Batterie di scambio e regolazione

Le batterie di scambio termico rappresentano il cuore funzionale del sistema di condizionamento.

In una configurazione completa si distinguono:

• Batteria calda: alimentata da acqua calda (generata da caldaia o pompa di calore), riscalda l’aria durante la stagione invernale
• Batteria fredda: percorsa da acqua refrigerata (fornita da gruppi frigoriferi), raffredda e deumidifica l’aria in estate
• Batteria di post-riscaldamento: utilizzata nella stagione estiva quando è necessario raffreddare l’aria per deumidificarla, ma si vuole poi riportarla a una temperatura di mandata confortevole

La regolazione della temperatura dell’aria avviene modulando il flusso di acqua attraverso le batterie mediante elettrovalvole, che possono essere a 2 vie o a 3 vie.

Modalità operative

Gli impianti trattamento aria possono operare secondo diverse configurazioni:

• Modalità a tutta aria esterna: l’aria immessa proviene interamente dall’esterno, garantendo il massimo ricambio
• Modalità con ricircolo: una quota di aria estratta dagli ambienti viene reintrodotta nel circuito di trattamento, riducendo il carico termico e i consumi energetici quando la qualità dell’aria interna lo permette

Casi di utilizzo e vantaggi di un’Unità Trattamento Aria

Le unità di trattamento aria trovano applicazione in contesti molto diversificati, ciascuno con esigenze specifiche.

Negli ambienti industriali, questi sistemi garantiscono condizioni ambientali controllate per processi produttivi che richiedono parametri termoigrometrici precisi.

Nel settore terziario, uffici, centri commerciali, strutture sanitarie e alberghiere si affidano alle UTA per assicurare comfort e qualità dell’aria in presenza di elevate affluenze.

Anche in ambito residenziale, soluzioni come le unità trattamento aria domestica stanno guadagnando terreno, specialmente in edifici multipiano o abitazioni di grandi dimensioni dove i tradizionali sistemi di ventilazione naturale risultano insufficienti.

Vantaggi prestazionali ed energetici

L’adozione di impianti UTA comporta benefici significativi. Il controllo centralizzato permette di gestire uniformemente le condizioni dell’aria in tutto l’edificio, evitando disomogeneità tipiche di sistemi decentralizzati.

La presenza del recuperatore di calore riduce drasticamente i consumi energetici, recuperando fino all’85% dell’energia altrimenti dispersa con l’aria espulsa.

La filtrazione dell’aria garantisce inoltre un ambiente più salubre, rimuovendo pollini, polveri e inquinanti prima che questi raggiungano gli spazi occupati.

Gli edifici più performanti dal punto di vista energetico, progettati secondo standard come il protocollo Passivhaus o classificati in classe A, integrano quasi sempre sistemi di ventilazione meccanica controllata con recupero di calore, elemento essenziale per contenere i fabbisogni energetici garantendo al contempo elevati standard di qualità dell’aria.

La sostituzione della caldaia in condominio può trasformarsi in un vero grattacapo quando la canna fumaria non è stata adeguata per le moderne caldaie a condensazione.

Dal 2015, la normativa europea ErP ha infatti imposto che le nuove caldaie rispettino precisi requisiti di efficienza energetica, rendendo obbligatoria l’installazione di modelli a condensazione.

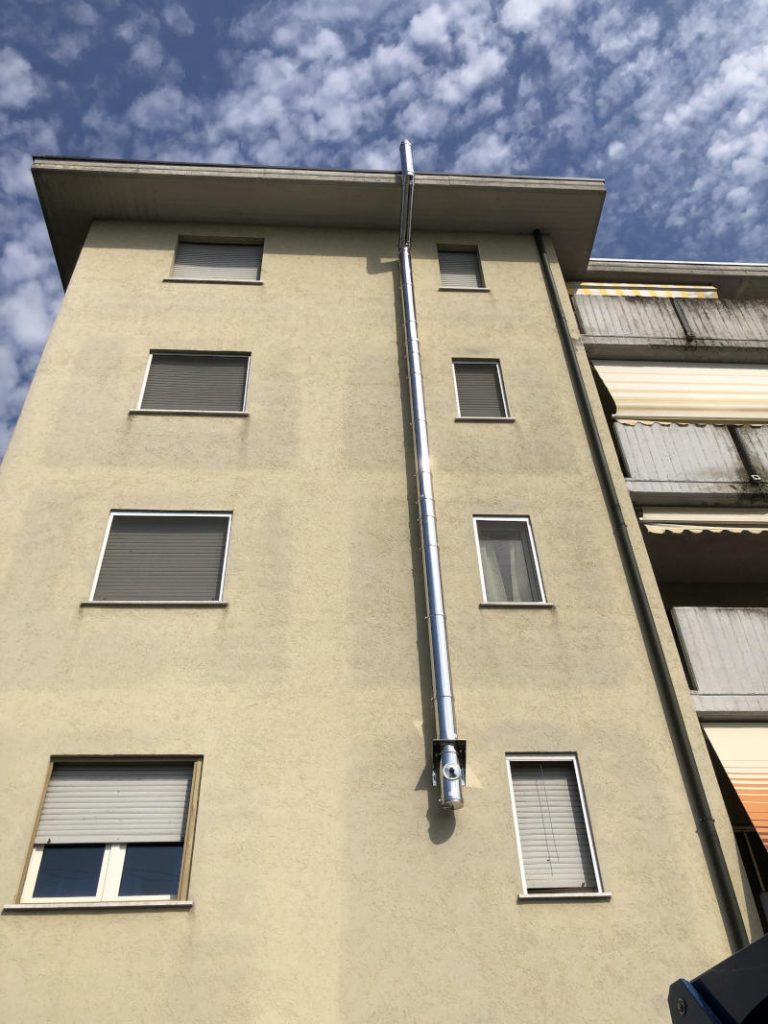

Tuttavia, molti edifici condominiali presentano ancora canne fumarie tradizionali, costruite con materiali non adatti a gestire i fumi acidi delle caldaie a condensazione.

In questo contesto nasce una soluzione innovativa: le Caldaie senza Scarico Condensa.

Questi apparecchi rappresentano un’alternativa concreta per chi si trova nell’impossibilità di adeguare l’impianto fumario esistente, garantendo comunque efficienza e conformità normativa.

Quali sono le Caldaie a Condensazione senza scarico condensa?

Prima di tutto è importante chiarire un aspetto fondamentale: non esistono vere e proprie caldaie a condensazione senza scarico condensa. Le caldaie a condensazione, per loro natura, producono condensa acida che deve essere necessariamente smaltita attraverso apposite tubazioni.

Quando parliamo di caldaie senza scarico condensa ci riferiamo in realtà a caldaie innovative che utilizzano tecnologie alternative alla condensazione tradizionale.

Questi apparecchi sono progettati per offrire prestazioni elevate e conformità alla normativa ErP, ma sfruttano sistemi di recupero energetico che non comportano la produzione di condensa da smaltire.

L’esempio più rappresentativo sul mercato italiano è la Sime Uniqa Revolution, nota anche come “la caldaia di Milano” proprio per la sua diffusione in ambito condominiale nel capoluogo lombardo.

Questo modello non è tecnicamente una caldaia a condensazione, ma una caldaia a camera stagna di nuova generazione dotata di un recuperatore attivo che ne aumenta significativamente il rendimento.

Le caratteristiche distintive di queste caldaie innovative includono:

• Classe energetica B per il riscaldamento e classe A per la produzione di acqua calda sanitaria,
• Conformità ai requisiti della direttiva ErP senza ricorrere alla tecnologia a condensazione,
• Possibilità di installazione con fumisteria tradizionale,
• Assenza di scarico condensa,
• Emissioni ridotte di ossidi di azoto (basso NOx).

Queste soluzioni si rivolgono principalmente a chi deve sostituire una vecchia caldaia tradizionale in contesti dove l’adeguamento della canna fumaria risulta impossibile o eccessivamente oneroso.

Come funzionano le Caldaie a Condensazione senza scarico condensa?

Il principio di funzionamento di queste caldaie innovative si basa su un approccio completamente diverso rispetto alla condensazione tradizionale.

Mentre una caldaia a condensazione recupera energia raffreddando i fumi fino a condensarli, queste caldaie utilizzano sistemi alternativi per migliorare l’efficienza.

Il cuore della tecnologia è il recuperatore attivo integrato, che funziona come una pompa di calore in miniatura. Questo sistema opera attraverso tre fasi principali:

• Fase 1 – Prelievo dell’energia: Il recuperatore preleva aria dall’esterno dell’abitazione. Questa aria contiene comunque una certa quantità di calore utilizzabile, anche a temperature relativamente basse.
• Fase 2 – Compressione e trasferimento: Un fluido refrigerante all’interno del recuperatore assorbe il calore dall’aria esterna attraverso il primo scambiatore. Il compressore aumenta poi la temperatura di questo fluido, concentrando l’energia termica.
• Fase 3 – Preriscaldo dell’acqua: Il calore recuperato viene ceduto all’acqua di ritorno dell’impianto di riscaldamento attraverso un secondo scambiatore. L’acqua arriva quindi allo scambiatore principale della caldaia già parzialmente riscaldata, riducendo il lavoro richiesto al bruciatore.

Questo meccanismo permette di ottenere rendimenti che possono raggiungere il 108% al 30% del carico. La differenza fondamentale è che il recupero energetico avviene sull’acqua dell’impianto e non attraverso l’abbattimento dei fumi.

Per quanto riguarda i fumi di combustione, questi vengono espulsi attraverso un ventilatore con tiraggio forzato, esattamente come nelle caldaie tradizionali a camera stagna.

Non subendo però il processo di raffreddamento intenso tipico della condensazione, i fumi mantengono una temperatura più elevata e non producono quella condensa acida che nelle caldaie a condensazione richiede tubazioni e smaltimento dedicati.

Quali sono le caldaie Sime senza scarico condensa?

Nel panorama italiano dei produttori di caldaie, Sime si distingue per aver sviluppato e brevettato una soluzione specifica per il problema delle canne fumarie non adeguate: la linea Uniqa Revolution.

Attualmente, la Sime Uniqa Revolution rappresenta l’unica proposta dell’azienda in questa categoria e costituisce anche una delle poche soluzioni disponibili sul mercato nazionale.

Il modello disponibile è la Uniqa Revolution 25, dove il numero indica la potenza nominale di 25 kW, adatta alla maggior parte delle abitazioni domestiche.

Questa caldaia nasce proprio in risposta alle esigenze del mercato italiano, dove moltissimi condomini costruiti prima degli anni 2000 presentano canne fumarie collettive, che nella maggior parte dei casi sono totalmente inadatte alle moderne caldaie a condensazione.

La normativa vieta infatti di scaricare i fumi acidi di una caldaia a condensazione in questo tipo di canne fumarie, poiché potrebbero corroderle e creare situazioni di pericolo.

Sime ha quindi sviluppato un prodotto che rispetta i requisiti di efficienza energetica imposti dall’Unione Europea ma che può essere installato utilizzando le canne fumarie esistenti, senza necessità di intubamento o modifiche strutturali.

Questo rappresenta un vantaggio enorme in termini di costi e tempi di installazione, oltre che di semplicità nelle approvazioni condominiali.

Per approfondimenti leggi anche: Pompa di Calore Elettrica: come funziona, quanto consuma e quanto costa

Com’è fatta la caldaia Sime Uniqa Revolution

La Sime Uniqa Revolution è una caldaia murale istantanea con recuperatore attivo in pompa di calore a scarico forzato, che rappresenta un punto di svolta nel settore del riscaldamento residenziale italiano.

Commercializzata dal 2015, è stata progettata specificamente per rispondere alle problematiche create dall’obbligo di installare solo caldaie conformi alla normativa ErP in contesti dove l’adeguamento impiantistico risulta impossibile.

Il design compatto e moderno della caldaia la rende adatta a qualsiasi ambiente interno. Con dimensioni di 700mm di altezza, 400mm di larghezza e soli 345mm di profondità, permette l’installazione anche in spazi ridotti, mantenendo lo stesso ingombro di una caldaia tradizionale. Il peso a vuoto di 45 kg facilita le operazioni di montaggio a parete.

Dal punto di vista estetico, la Uniqa Revolution si presenta con una finitura bianca neutra che si integra facilmente in cucine e bagni. I comandi sono intuitivi e accessibili, con un pannello di controllo dotato di display con autodiagnosi a codici numerici e pulsanti digitali per la regolazione delle temperature sia del riscaldamento che dell’acqua calda sanitaria.

Le caratteristiche tecniche della Sime Uniqa Revolution

La scheda tecnica della Uniqa Revolution evidenzia prestazioni di alto livello che la collocano tra le soluzioni più efficienti nella categoria delle caldaie a camera stagna.

Prestazioni energetiche:

• Classe energetica B per il riscaldamento (efficienza stagionale 86%),
• Classe energetica A per la produzione di acqua calda sanitaria (efficienza 81%),
• Rendimento utile massimo (80-60°C): 93,2%,
• Rendimento utile minimo (80-60°C): 90,0%,
• Rendimento eccezionale al 30% del carico (40-30°C): 108,8%.
• Profilo sanitario di carico dichiarato: XL

Specifiche tecniche principali:

• Potenza termica nominale: 22,8 kW,
• Potenza termica minima: 9,0 kW,
• Portata termica nominale: 24,5 kW (sia in riscaldamento che in sanitario),
• Portata termica minima: 10,0 kW,
• Tipo di caldaia: murale istantanea con recuperatore attivo in pompa di calore,
• Alimentazione: gas metano (trasformabile per GPL),
• Categoria gas: II2H3P,
• Classe di emissioni NOx: 6 (< 56 mg/kWh) – emissioni misurate 38 mg/kWh,
• Livello di potenza sonora: 54 dB(A) in riscaldamento.

Caratteristiche impianto riscaldamento:

• Campo di regolazione temperatura: 40-80°C,
• Contenuto d’acqua in caldaia: 3,35 litri,
• Pressione massima di esercizio: 3 bar,
• Temperatura massima di esercizio: 85°C,
• Vaso di espansione integrato: 8 litri (precarica 1 bar),
• Pompa ad alta efficienza a basso consumo energetico (ErP).

Caratteristiche acqua calda sanitaria:

• Campo di regolazione temperatura: 10-60°C,
• Portata sanitaria specifica (EN 13203): 10,6 l/min,
• Portata continua (Δt 25°C): 12,9 l/min,
• Portata continua (Δt 35°C): 9,2 l/min,
• Portata minima: 2 l/min,
• Pressione sanitaria minima/massima: 0,5-7,0 bar,
• Scambiatore sanitario rapido a piastre in acciaio inox.

Sistema di evacuazione fumi:

• Camera stagna con tiraggio forzato tramite ventilatore,
• Condotto coassiale Ø 60/100 mm (lunghezza max rettilinea: 2,5 m),
• Condotti separati Ø 80 mm (lunghezza max: 10+10 m),
• Temperatura fumi: 66-88°C,
• Portata fumi: 15,8-29,7 g/s,
• Compatibile con canne fumarie tradizionali.

Sistema di recupero energetico:

• Recuperatore attivo con tecnologia a pompa di calore integrata,
• Gas refrigerante: R134A (250 g),
• Evaporatore aria con prelievo dall’esterno,
• Condensatore acqua/gas refrigerante,
• Compressore,
• Pressostato di alta pressione per sicurezza,
• Valvola di espansione termostatica.

Il sistema è progettato per garantire la massima affidabilità e durabilità nel tempo. La caldaia è provvista di tutti i sistemi di sicurezza previsti dalla normativa, inclusi dispositivi di controllo della combustione, sensori di temperatura, protezione antigelo e valvola di sicurezza.

Come funziona la caldaia Sime Uniqa Revolution

Il funzionamento della Uniqa Revolution si distingue per l’integrazione intelligente tra combustione tradizionale e recupero attivo dell’energia. Questo approccio ibrido permette di ottenere rendimenti elevati senza ricorrere alla condensazione.

Quando viene richiesto calore dall’impianto di riscaldamento o dall’acqua calda sanitaria, la caldaia attiva simultaneamente due sistemi: il recuperatore a pompa di calore e il bruciatore a gas.

Il ciclo del recuperatore inizia prelevando aria dall’esterno. Nel primo scambiatore (evaporatore), il fluido refrigerante R134A assorbe il calore disponibile nell’aria esterna, anche quando la temperatura è relativamente bassa.

Il compressore aumenta poi la pressione e la temperatura di questo fluido refrigerante, concentrandone l’energia termica.

Nel secondo scambiatore (condensatore acqua/gas refrigerante), il fluido caldo cede la sua energia all’acqua di ritorno dell’impianto di riscaldamento. Questo preriscaldo può aumentare la temperatura dell’acqua di diversi gradi prima ancora che arrivi al bruciatore principale.

Una valvola di espansione termostatica regola il flusso del refrigerante ottimizzando il ciclo, mentre un pressostato di alta pressione garantisce la sicurezza del sistema.

Parallelamente, il bruciatore in acciaio inox a basso NOx completa il riscaldamento dell’acqua fino alla temperatura impostata, facendola passare attraverso lo scambiatore primario ad alto rendimento realizzato in rame e protetto da una lega anticorrosiva.

Il sistema di modulazione elettronica, gestito da una scheda a microprocessore, regola automaticamente la potenza del bruciatore in base alla richiesta termica effettiva, garantendo consumi ottimizzati in ogni condizione d’uso.

Il vantaggio di questo sistema integrato è duplice: da un lato si riduce il consumo di gas necessario per raggiungere la temperatura desiderata (fino al 24,5 kW nominali), dall’altro si aumenta il rendimento complessivo raggiungendo il notevole 108,8% al 30% del carico.

Per quanto riguarda l’evacuazione dei fumi, la caldaia utilizza un ventilatore che espelle i prodotti della combustione attraverso la canna fumaria tradizionale.

I fumi mantengono una temperatura, sufficientemente elevata da garantire un buon tiraggio senza produrre condensa acida. La portata dei fumi varia tra 15,8 e 29,7 g/s a seconda della potenza erogata.

Il sistema di controllo elettronico gestisce in modo coordinato tutti i componenti attraverso diverse sonde:

• la sonda doppia di mandata con funzione di termostato di sicurezza,
• la sonda sanitario,
• la sonda di ritorno,
• la sonda ingresso aria dell’evaporatore e,
• se installata, la sonda esterna per la regolazione climatica integrata.

Questa regolazione adatta automaticamente la temperatura dell’acqua in base alle condizioni esterne, ottimizzando ulteriormente l’efficienza.

In modalità produzione acqua calda sanitaria, la valvola deviatrice motorizzata indirizza il flusso verso lo scambiatore sanitario rapido a piastre in acciaio inox.

La caldaia funziona in modo istantaneo, riscaldando l’acqua al momento dell’utilizzo senza necessità di accumulo.

Il flussimetro sanitario garantisce una migliore stabilità della temperatura in base al tipo di prelievo, mentre anche in questa modalità il recuperatore contribuisce al preriscaldo, migliorando i tempi di risposta e il comfort d’uso.

La caldaia integra inoltre diverse funzioni intelligenti:

• l’antibloccaggio di pompa e valvola deviatrice si attiva automaticamente ogni 24 ore in assenza di richieste di calore,
• la funzione antigelo protegge l’impianto quando la temperatura scende sotto i valori di sicurezza,
• e la funzione comfort sanitario riduce il tempo di attesa per l’acqua calda garantendone la stabilità termica.

I vantaggi della Sime Uniqa Revolution

La scelta della Uniqa Revolution porta con sé una serie di vantaggi concreti che la rendono una soluzione ideale in numerose situazioni.

Semplicità di installazione: Il vantaggio principale è la possibilità di sostituire una vecchia caldaia tradizionale senza modificare l’impianto fumario esistente. Non serve intubare la canna fumaria, non servono lavori di adeguamento strutturale, non serve lo scarico condensa. L’installazione richiede gli stessi attacchi e la stessa fumisteria della caldaia precedente, con notevole risparmio di tempo e denaro.

Conformità normativa: Nonostante non sia una caldaia a condensazione, la Uniqa Revolution rispetta pienamente i requisiti della normativa ErP.

Efficienza energetica eccezionale: Il recuperatore attivo permette di raggiungere un rendimento straordinario del 108,8% al 30% del carico, con un’efficienza stagionale in riscaldamento dell’86% e del 81% in acqua calda sanitaria. La classe energetica B in riscaldamento e A in acqua calda sanitaria garantiscono prestazioni elevate e bollette più leggere. Il profilo sanitario XL assicura abbondante disponibilità di acqua calda per tutta la famiglia.

Soluzione per condomini critici: Rappresenta spesso l’unica alternativa praticabile in condomini con canne fumarie collettive non adeguabili. Evita i lunghi e complessi iter condominiali necessari per la messa a norma delle canne fumarie o per l’approvazione di scarichi a parete.

Basse emissioni inquinanti: La certificazione Classe NOx 6 (emissioni misurate di soli 38 mg/kWh, ben al di sotto del limite di 56 mg/kWh) attesta che le emissioni di ossidi di azoto sono contenute ai livelli più bassi possibili, contribuendo al miglioramento della qualità dell’aria. Il bruciatore in acciaio inox a basso NOx e il controllo retroattivo della combustione con valvola gas elettronica garantiscono una combustione pulita ed efficiente, aspetto particolarmente importante in ambito urbano.

Sicurezza e conformità normativa: La Uniqa Revolution è conforme a tutte le principali normative europee: Regolamento Gas 2016/426/CE, Direttiva Rendimenti 92/42/CEE, Direttiva Compatibilità Elettromagnetica 2014/30/UE, Direttiva Bassa Tensione 2014/35/UE, Direttiva Progettazione Ecocompatibile 2009/125/CE, Regolamento UE 2017/1369 e Regolamenti UE 813/2013 – 811/2013. Il grado di protezione elettrica IP X5D garantisce sicurezza anche in ambienti umidi. Dispositivi integrati come il trasduttore di pressione acqua, la valvola di sicurezza impianto a 3 bar e il termostato di sicurezza assicurano un funzionamento sempre protetto.

In conclusione, la Sime Uniqa Revolution si configura come una soluzione intelligente e pragmatica per tutti coloro che devono sostituire una vecchia caldaia in contesti dove l’installazione di una caldaia a condensazione tradizionale risulta problematica o impossibile.

Rappresenta il perfetto equilibrio tra efficienza energetica, semplicità installativa e conformità normativa, mantenendo costi accessibili e garantendo prestazioni di alto livello.

Perché rivolgersi ad un installatore certificato come Climaterm

• Prima di installare la caldaia occorre verificare la tipologia di canna fumaria esistente;
• Il collegamento alla caldaia fumaria deve avvenire mediante l’interposizione di un apposito diaframma fornito dal produttore: in funzione della lunghezza e del diametro del condotto di scarico, l’installatore predisporrà il diaframma nel modo corretto;
• L’installazione a parete deve avvenire mediante l’interposizione di appositi giunti antivibranti;
• Fase di trasporto: vista la presenza di una pompa di calore interna, la caldaia deve essere trasportata in posizione verticale da parte dell’installatore, ai fini di evitare danni al circuito frigorifero.

Quando si parla di installazione o sostituzione di caldaie a condensazione in condominio, una delle questioni più dibattute riguarda lo scarico dei fumi. La normativa italiana ha subito numerose modifiche nel corso degli anni, creando spesso confusione tra proprietari e installatori.

Oggi, grazie alle recenti evoluzioni legislative, esistono diverse possibilità per realizzare uno scarico a parete, anche in edifici plurifamiliari. Comprendere quando è possibile optare per questa soluzione, quali requisiti rispettare e come muoversi nel rispetto delle normative vigenti è fondamentale per evitare errori costosi e contestazioni.

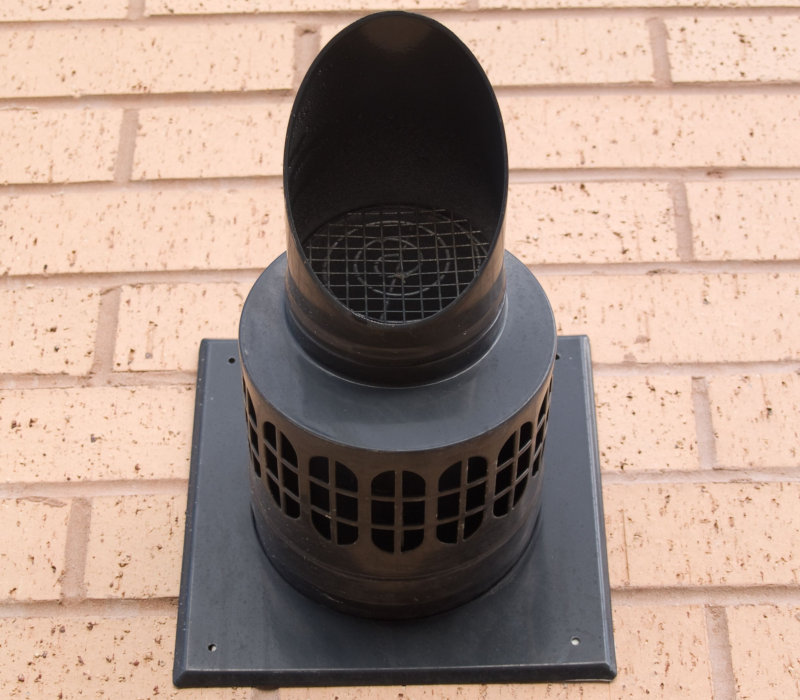

Che cos’è lo Scarico a Parete per una Caldaia a Condensazione?

Lo scarico a parete rappresenta un sistema di evacuazione dei prodotti della combustione che, anziché convogliare i fumi attraverso una canna fumaria fino al tetto dell’edificio, li espelle direttamente all’esterno attraverso la parete perimetrale. Questa soluzione, tecnicamente definita “scarico orizzontale“, prevede l’installazione di un terminale sulla facciata dell’immobile.

Nelle caldaie a condensazione moderne, dotate di camera stagna e ventilatore, lo scarico a parete funziona in modo sicuro ed efficiente. Il ventilatore integrato nell’apparecchio garantisce infatti la corretta espulsione dei fumi, che vengono espulsi forzatamente verso l’esterno, indipendentemente dalle condizioni atmosferiche. A differenza delle vecchie caldaie a camera aperta con tiraggio naturale, che necessitavano obbligatoriamente di una canna fumaria verticale, i moderni generatori a condensazione possono operare anche con percorsi orizzontali dei fumi.

Il terminale installato a parete è progettato per resistere alle condizioni atmosferiche e per garantire la dispersione dei fumi in sicurezza, rispettando precise distanze da finestre, porte, balconi e altri elementi dell’edificio. Alcuni modelli di terminali sono dotati di sistema orientabile, utile per dirigere il pennacchio di vapore nella direzione desiderata e limitare la formazione di condensa su marciapiedi o balconi sottostanti.

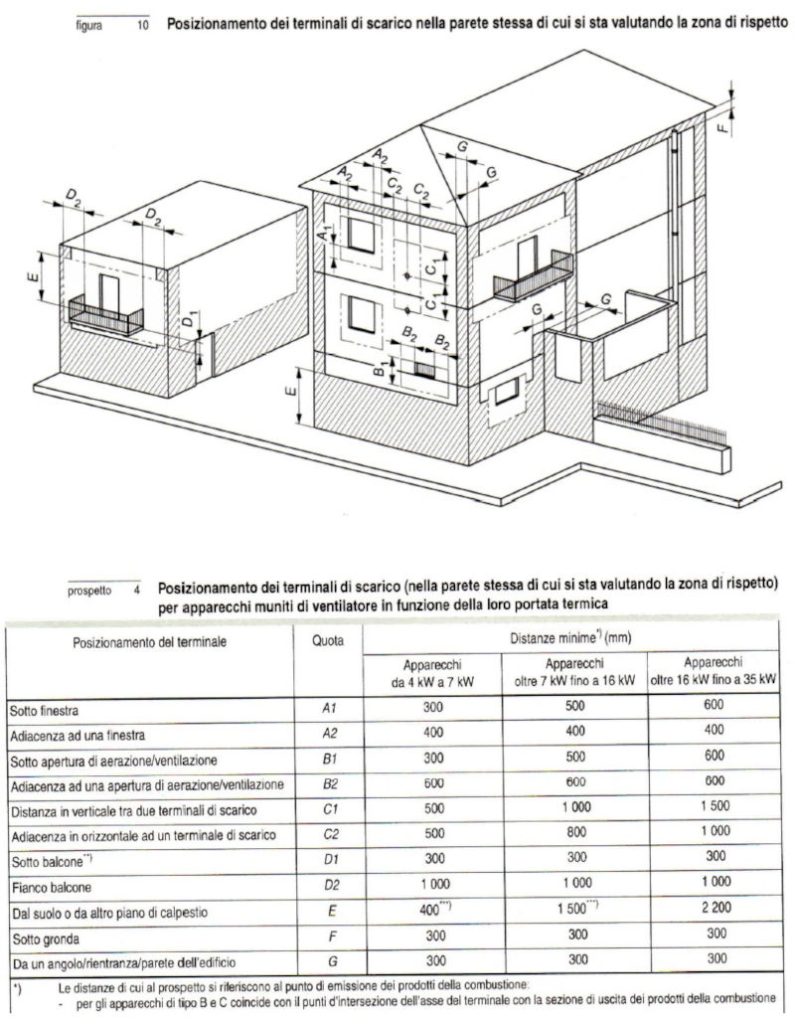

Quali sono le distanze minime da rispettare per lo Scarico Fumi a Parete?

L’installazione di uno scarico a parete non può essere effettuata in modo casuale, ma deve rispettare rigorose distanze di sicurezza stabilite dalla norma tecnica UNI 7129. Queste prescrizioni sono fondamentali per garantire la sicurezza degli occupanti dell’edificio e per evitare che i fumi possano rientrare negli ambienti abitativi o arrecare disturbo.

Per caldaie con potenza termica nominale compresa tra 16 kW e 35 kW, che rappresentano la maggioranza delle installazioni domestiche, le principali distanze minime da rispettare sono:

• Sotto finestre: il terminale deve essere posizionato ad almeno 600 mm dal bordo inferiore di qualsiasi finestra sovrastante,
• Adiacenza a finestre o porte-finestre: è necessaria una distanza laterale minima di 400 mm dal bordo dell’infisso,
• Sotto balconi: il terminale non può essere installato a meno di 300 mm dal piano inferiore del balcone sovrastante,
• Dal suolo o piano di calpestio: l’altezza minima deve essere di almeno 2200 mm per evitare contatti accidentali e garantire la corretta dispersione dei fumi.

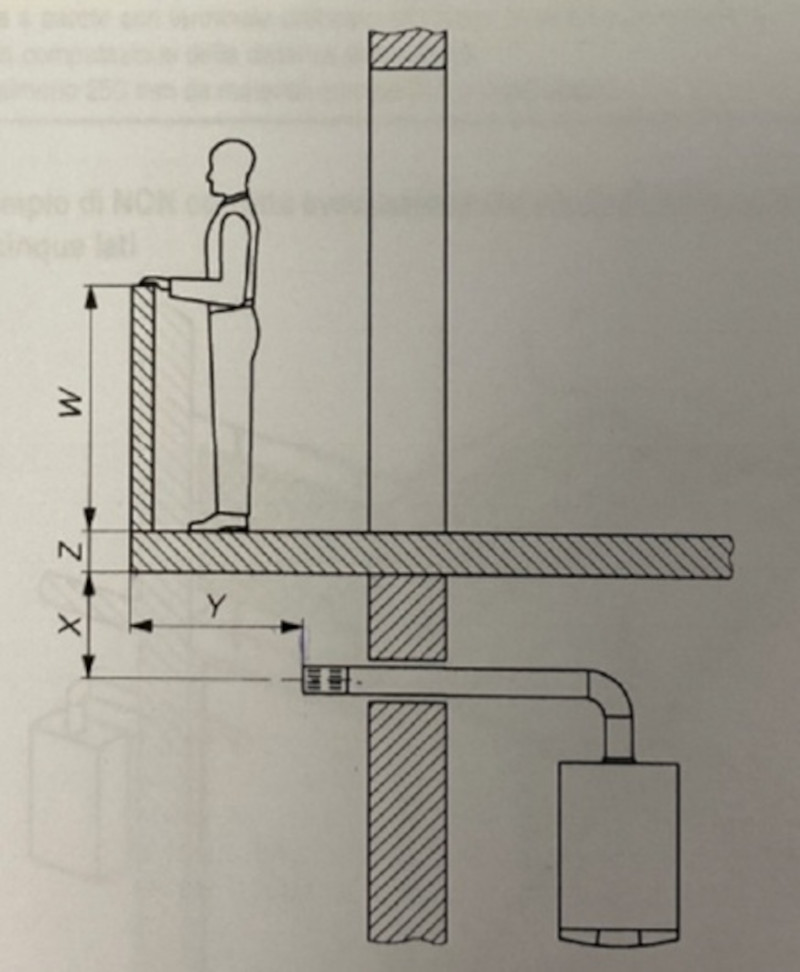

Nel caso specifico di installazione sotto balcone, la norma prevede ulteriori verifiche:

• Per balaustre chiuse, è necessario che la somma delle distanze X + Y + Z + W sia superiore a 2000 mm, dove X rappresenta la distanza verticale minima di 300 mm dal piano del balcone.
• Per balaustre aperte, invece, la somma X + Y + Z deve superare i 2000 mm, mantenendo sempre X ≥ 300 mm.

Queste misure non sono indicative, ma vincolanti. L’installatore è tenuto a verificare attentamente tutte le distanze prima di procedere con l’installazione e a documentare nella dichiarazione di conformità il rispetto di tutti i parametri previsti dalla normativa.

Che caratteristiche deve avere la Caldaia in questi casi?

Non tutte le caldaie possono essere installate con scarico a parete. La normativa richiede specifiche caratteristiche tecniche che variano in funzione della tipologia di intervento. È quindi fondamentale scegliere il generatore appropriato per poter beneficiare della deroga allo scarico a tetto.

Per interventi di semplice sostituzione di generatori che già scaricavano a parete o in canna collettiva ramificata, è sufficiente installare caldaie convenzionali a gas con camera stagna, purché abbiano un rendimento superiore a quello minimo di legge (90 + 2 log Pn). Questa rappresenta una semplificazione importante, che consente di non dover necessariamente passare a modelli a condensazione in caso di mera sostituzione.

Negli altri casi previsti dalla normativa, invece, è obbligatorio installare caldaie a condensazione di ultima generazione. Queste devono rispettare requisiti ancora più stringenti:

• Tecnologia a condensazione con recupero del calore latente dei fumi,
• Emissioni di ossidi di azoto (NOx) non superiori a 70 mg/kWh, corrispondenti alla classe 5 di prestazione ambientale,
• Camera stagna con prelievo dell’aria comburente dall’esterno,
• Ventilatore integrato per l’evacuazione forzata dei fumi.

Per i sistemi ibridi, che combinano caldaia a condensazione e pompa di calore in un’unica soluzione compatta, la caldaia deve comunque rispettare i limiti di emissioni sopra indicati, mentre la pompa di calore deve garantire il rendimento minimo previsto dalla normativa vigente.

La scelta di generatori ecologici ad alta efficienza non è solo un obbligo normativo, ma rappresenta anche un investimento intelligente in termini di risparmio energetico e riduzione dei consumi. Le moderne caldaie a condensazione possono raggiungere rendimenti superiori al 100% (calcolato sul potere calorifico inferiore), con risparmi sulla bolletta che possono superare il 30% rispetto ai vecchi modelli.

Per maggiori info leggi: Sostituire la Caldaia Autonoma in Condominio: opportunità di risparmio ed efficienza

Qual è la normativa che regola lo Scarico Fumi a Parete? Le novità legislative

La materia dello scarico a parete è stata disciplinata a livello nazionale dal DPR 412/93, un provvedimento attuativo della Legge 10/91 sul risparmio energetico. Nel corso degli anni, l’articolo 5 comma 9 di questo decreto è stato modificato ben cinque volte, creando non poca confusione tra gli operatori del settore.

La versione attualmente in vigore del DPR 412/93 è quella modificata dal Decreto Legislativo 102/2014, entrato in vigore il 19 luglio 2014. Questo provvedimento ha rappresentato una svolta importante, ampliando significativamente i casi in cui è possibile scaricare a parete e chiarendo molti aspetti che nelle versioni precedenti risultavano ambigui.

La normativa stabilisce come regola generale che gli impianti termici installati dopo il 31 agosto 2013 devono essere collegati a camini, canne fumarie o sistemi di evacuazione con sbocco sopra il tetto dell’edificio.

Tuttavia, sono previste sei importanti deroghe che consentono lo scarico a parete:

• Sostituzione di generatori individuali che già scaricavano a parete o in canna collettiva ramificata, anche nell’ambito di una riqualificazione energetica dell’impianto,
• Incompatibilità con norme di tutela degli edifici oggetto di intervento, adottate a livello nazionale, regionale o comunale (ad esempio edifici vincolati per interesse storico o paesaggistico),
• Impossibilità tecnica certificata dal progettista, che deve attestare e asseverare l’impossibilità di realizzare lo sbocco sopra il colmo del tetto,
• Ristrutturazioni di impianti individuali in edifici plurifamiliari privi di sistemi fumari esistenti che siano funzionali, idonei o adeguabili all’applicazione di caldaie a condensazione,
• Installazione di generatori ibridi compatti dotati di specifica certificazione di prodotto, composti almeno da caldaia a condensazione e pompa di calore,
• Impossibilità tecnica per edifici vincolati dove l’adeguamento normativo sarebbe incompatibile con vincoli architettonici o paesaggistici.

Un aspetto fondamentale introdotto dal decreto è l’obbligo per i Comuni di adeguare i propri regolamenti edilizi alle disposizioni nazionali. In passato, infatti, molti regolamenti locali vietavano categoricamente lo scarico a parete, creando un contrasto con la normativa nazionale. Oggi questa possibilità dovrebbe essere superata, anche se nella pratica alcuni Comuni mantengono ancora disposizioni restrittive che andrebbero verificate caso per caso.

Vantaggi e svantaggi dello Scarico a Parete per Caldaia a Condensazione

Lo scarico a parete presenta indubbi vantaggi pratici ed economici, ma comporta anche alcuni aspetti da valutare attentamente prima di procedere con l’installazione.

I principali vantaggi includono:

• Costi di installazione ridotti: non è necessario realizzare o adeguare canne fumarie esistenti, con risparmi che possono essere molto significativi, soprattutto in edifici alti,
• Tempi di intervento più rapidi: l’installazione richiede generalmente una sola giornata lavorativa,
• Minore impatto sull’edificio: non servono opere murarie invasive negli appartamenti dei piani superiori,
• Maggiore efficienza: i percorsi più brevi dei fumi riducono le dispersioni termiche e migliorano le prestazioni della caldaia,
• Flessibilità di posizionamento: la caldaia può essere installata nella posizione più comoda senza vincoli legati alla presenza di canne fumarie.

Gli svantaggi da considerare sono:

• Impatto estetico sulla facciata: il terminale è visibile dall’esterno e potrebbe non essere gradito esteticamente,
• Possibile formazione di condensa: il vapore acqueo espulso può condensare su muri, balconi o marciapiedi nelle giornate fredde,
• Necessità di autorizzazioni condominiali: in condominio è sempre opportuno informare l’amministratore e ottenere eventuali consensi,
• Distanze di sicurezza: in alcuni casi la configurazione dell’edificio potrebbe non consentire il rispetto di tutte le distanze minime richieste,
• Validità temporanea della deroga: in alcuni casi la deroga è concessa solo fino a quando non sarà possibile realizzare una canna fumaria idonea.

La scelta deve quindi essere valutata attentamente con un tecnico qualificato, che possa verificare la fattibilità tecnica e normativa dell’intervento specifico.

Possibili alternative allo Scarico a Parete

Quando lo scarico a parete non fosse realizzabile per vincoli tecnici, normativi o condominiali, esistono diverse soluzioni alternative che consentono comunque di installare una moderna caldaia a condensazione.

La prima opzione consiste nell’adeguamento della canna fumaria esistente. Molte canne fumarie tradizionali, progettate per caldaie a camera aperta, possono essere rese idonee all’uso con caldaie a condensazione mediante l’intubamento con materiali resistenti all’umidità e alla condensa. Questa operazione, pur comportando dei costi aggiuntivi, permette di rispettare l’obbligo dello scarico a tetto mantenendo l’integrità architettonica dell’edificio.

Un’altra soluzione prevede la realizzazione di una nuova canna fumaria esterna, posizionata sulla facciata dell’edificio e portata fino oltre il colmo del tetto. Questa opzione può essere particolarmente indicata quando le canne esistenti risultano assolutamente inadeguate o inesistenti. Sebbene comporti un impatto visivo, rappresenta una soluzione definitiva e conforme alle normative più restrittive.

Per chi desidera massimizzare l’efficienza e ridurre le emissioni, l’installazione di sistemi ibridi rappresenta un’opzione all’avanguardia. Questi apparecchi combinano una caldaia a condensazione con una pompa di calore, beneficiando della deroga allo scarico a parete indipendentemente dalla presenza di sistemi fumari idonei. Inoltre, consentono di ottimizzare i consumi sfruttando la fonte energetica più conveniente in base alle condizioni climatiche.

Per maggiori info leggi: Sistema Ibrido di Riscaldamento: cos’è e come funziona

Infine, nei contesti condominiali, la realizzazione di un sistema fumario collettivo può rappresentare la soluzione più razionale ed economica. Un’unica canna fumaria condominiale, correttamente dimensionata e certificata, può servire più appartamenti contemporaneamente, ripartendo i costi tra i diversi proprietari e garantendo il pieno rispetto delle normative.

La scelta della soluzione più adatta dipende da numerosi fattori: caratteristiche dell’edificio, vincoli normativi locali, budget disponibile e obiettivi di efficienza energetica. Per questo motivo è sempre consigliabile affidarsi a tecnici specializzati e installatori certificati, in grado di effettuare un sopralluogo accurato e proporre la soluzione ottimale per ogni specifica situazione.

Il riscaldamento rappresenta una delle voci più importanti nella gestione di un edificio residenziale, sia dal punto di vista economico che del comfort abitativo. Quando si parla di caldaie condominiali, è fondamentale distinguere tra due tipologie principali: quelle centralizzate, che servono l’intero edificio, e quelle autonome, installate singolarmente in ogni unità abitativa. Questa guida si concentra esclusivamente sulla sostituzione delle caldaie autonome in ambito condominiale, argomento che coinvolge migliaia di famiglie italiane ogni anno e che presenta peculiarità normative e fiscali specifiche.

Perché Sostituire la Caldaia Autonoma in Condominio

La sostituzione con caldaie di nuova generazione comporta numerosi vantaggi concreti. Dal punto di vista energetico, le caldaie a condensazione moderne garantiscono rendimenti superiori alle caldaie tradizionali.

Questo si traduce in un risparmio significativo sulla bolletta del gas, che può raggiungere il 15-20% annuo. Inoltre, l’installazione di sistemi di termoregolazione avanzati permette un controllo più preciso della temperatura, migliorando ulteriormente l’efficienza energetica.

La decisione di sostituire una caldaia autonoma in condominio nasce spesso da necessità tecniche imprescindibili, legate principalmente all’evoluzione normativa e alle problematiche strutturali degli edifici.

Il cambio di una vecchia caldaia autonoma con una di nuova generazione a condensazione in un condominio richiede un’attenzione particolare soprattutto per la progettazione dello scarico dei fumi.

Principali problemi per la Sostituzione della Caldaia Autonoma in Condominio

Le principali problematiche che sorgono durante la sostituzione riguardano:

• Lo scarico della condensa: come dice il nome stesso, le caldaie a condensazione producono condensa; questa condensa dovrà essere convogliata in uno scarico, molto comunemente si utilizzano i tubi di scarico della cucina presenti sotto il lavello (quindi un tubo di piccolo diametro dovrà essere collegato dalla caldaia fin sotto il lavello).
• Lo scarico dei fumi: i fumi delle caldaie a condensazione contengono una % vapore e umidità, quindi si devono utilizzare degli idonei tubi in plastica oppure in acciaio inox; questo comporta che nella maggior parte dei casi le vecchie canne fumarie non sono idonee.

Possibili soluzioni per lo scarico della Condensa

Per lo scarico della condensa le soluzioni più comunemente utilizzate sono:

• Scarico con una tubazione di piccolo diametro, con opportuna pendenza verso il lavello (sotto cucina); lo scarico avverrà quindi in modo del tutto naturale per semplice forza di gravità.
• Scarico con una pompetta di rilancio della condensa: nel caso in cui non sia possibile raggiungere con opportuna pendenza lo scarico sotto il lavello, è possibile optare per l’installazione di una pompa; in questo modo sarà possibile raggiungere quasi qualsiasi punto, compatibilmente con i limiti idraulici della pompa. Occorrerà anche un collegamento elettrico, ed il costo per l’installazione idraulica/elettrica completa potrebbe aggirarsi tra i 150€ e i 200€ in funzione dei modelli.
• Posa di una tubazione di scarico condensa a vista sulla facciata: in particolari casi, soprattutto con caldaie installate all’esterno sul balcone, si può optare per la realizzazione di un condotto di scarico (del diametro di circa 4-5cm); questo può essere utile quando non è possibile raggiungere il lavello della cucina.

Possibili soluzioni per lo scarico dei Fumi

Semplificando al massimo il tema, possiamo distinguere le canne fumarie in 2 macro-tipologie:

• Canne fumarie singole: ogni appartamento è dotato di un proprio tubo (canna fumaria) per lo scarico dei fumi fino a comignolo sul tetto; in questo caso la canna fumaria è ad uso esclusivo del singolo proprietario.
• Canne fumarie collettive: lo scarico dei fumi avviene con un condotto in comune con i piani inferiori e superiori.

La domanda più comune dei clienti in questi casi è la seguente: come faccio a conoscere la tipologia della mia canna fumaria?

Gli unici modi sono i seguenti:

• Verificare la documentazione: potresti essere in possesso una dichiarazione di conformità che riporta la tipologia di canna fumaria presente; tipicamente la ditta che in precedenza ti ha sostituito la caldaia avrebbe dovuto rilasciartela (tale obbligo vige dall’entrata in vigore della Legge n. 46 del 1990).
• Interpellare l’amministratore di condominio: se non avessi documentazione a corredo, l’amministratore potrebbe essere al corrente della tipologia di canna fumaria.
• Video ispezione: se anche l’amministratore di condominio non avesse informazioni al riguardo, sarà necessario procedere con una video ispezione della canna fumaria.

Il caso più semplice: la canna fumaria singola

Il caso di canna fumaria singola, quindi ad uso esclusivo dell’appartamento, rappresenta la fattispecie più semplice da affrontare. Infatti in questo caso non occorreranno particolari permessi condominiali e confronti con i vicini di casa.

Si potrà procedere con un “intubamento della canna fumaria”: occorrerà semplicemente inserire un nuovo condotto idoneo, tipicamente un tubo di plastica o acciaio inox, all’interno della canna fumaria esistente.

Il caso più complesso: la canna fumaria collettiva

Nel caso di canna fumaria in comune con gli altri appartamenti del condominio occorrerà necessariamente fare delle valutazioni più approfondite.

Vediamo le casistiche:

• Canna fumaria collettiva idonea: in alcuni (rari) casi la canna fumaria collettiva potrebbe già essere idonea a ricevere i “fumi umidi” di una caldaia a condensazione; in questi sarà sufficiente sostituire la caldaia senza preoccuparsi dei vicini.
• Canna fumaria collettiva non idonea: in questo caso occorre interfacciarsi con i vicini di casa e con l’amministratore di condominio; l’unica nota positiva che la canna è collettiva “per colonne”, quindi sarà in comune solo con i condomini dei piani di sopra e di sotto ma solo sulla stessa colonna.

In caso di canne fumarie collettive, come CLIMATERM proponiamo le seguenti soluzioni:

• Intubamento multiplo: se i condomini della stessa “colonna” optano per la sostituzione della caldaia contestualmente, si possono intubare più condotti all’interno della canna fumaria esistente; questo eviterà realizzazione di canne esterne, occorrerà però che i lavori vengano eseguiti contestualmente e che tutti i condomini della “colonna” siano d’accordo.
• Canne fumarie esterne: si può realizzare una canna fumaria esterna a vista sulla facciata, dimensionata per tutte le caldaie della “colonna”; in questo caso il vantaggio è che i condomini dei piani di sopra o sotto non dovranno immediatamente cambiare la caldaia, ma si allacceranno alla nuova canna fumaria solo quando avranno necessità di sostituire la caldaia.
• Scarico a parete: la regola dell’arte prevede che lo scarico dei fumi avvenga oltre il tetto, ma in alcuni casi sono previste delle deroghe; sarà cura del tecnico valutare la possibilità di avvalersi dell’art. 5 comma 9-bis del DPR 412/93 (così come modificato dalla Legge 90 del 2013, dal d.lgs. n. 102 del 2014 e dalla Legge n. 34 del 2022). Il proprietario di casa dovrà inoltre avvisare il condominio tramite una comunicazione ufficiale all’amministratore, ricevendo una apposita approvazione scritta prima di procedere con i lavori.

Quando è obbligatoria la Sostituzione della Caldaia Condominiale

Per quanto riguarda gli obblighi, non risultano particolari prescrizioni: in generale si procede alla sostituzione della caldaia solo quando questa non è più funzionante.

Fa eccezione un caso specifico: quello delle caldaie di tipo B con problemi di tiraggio della canna fumaria.

In tali situazioni la sostituzione è obbligatoria per ragioni di sicurezza, poiché un tiraggio insufficiente può provocare il reflusso dei prodotti della combustione all’interno dell’abitazione (con rischio di intossicazione da monossido di carbonio, potenzialmente letale).

In questo caso è possibile installare una caldaia a condensazione, previo adeguamento della canna fumaria — operazione che deve essere programmata anticipatamente se si tratta di una canna collettiva, come previsto dall’oggetto dell’articolo.

Per maggiori info leggi: Installazione e Sostituzione Caldaie a Condensazione a Lodi e provincia

Quali sono gli Incentivi per la Sostituzione della Caldaia Condominiale nel 2025

Nel 2025 gli incentivi per la sostituzione di caldaie condominiali sono notevolmente cambiati. La norma stabilisce che non sono più detraibili le spese per la sostituzione con caldaie uniche alimentate a combustibili fossili. Ciò esclude dunque le caldaie a gas tradizionali, anche se a condensazione, se funzionano esclusivamente a combustibili fossili.

Tuttavia, restano attivi incentivi per interventi che prevedono sistemi ibridi (pompa di calore integrata con caldaia) o altre tecnologie “verdi” come le pompe di calore.

Per maggiori info leggi: Detrazione e Bonus Pompe di Calore e Impianti Ibridi 2025: i nuovi incentivi

L’importanza della Pianificazione della Sostituzione

Un aspetto spesso sottovalutato riguarda la tempistica dell’intervento. In caso di guasto improvviso, la mancanza di informazioni sulla tipologia di canna fumaria o l’assenza delle verifiche preliminari può tradursi in lunghi tempi di fermo, con il rischio concreto di rimanere senza riscaldamento proprio durante i mesi più freddi.

Per questo motivo è fortemente consigliato non attendere l’emergenza, ma pianificare per tempo la sostituzione della caldaia.

Effettuare già in primavera o in estate le necessarie verifiche tecniche, raccogliere la documentazione e coinvolgere l’amministratore di condominio (se necessario) permette di arrivare preparati e di programmare i lavori con serenità.

Anticipare la decisione significa evitare disagi, rispettare i requisiti normativi e affrontare la stagione invernale con un impianto efficiente e sicuro.

Con l’arrivo dell’estate e l’aumento delle temperature, la scelta del condizionatore giusto diventa fondamentale per garantire il comfort domestico. In questo articolo esploreremo i principali tipi di condizionatore disponibili, analizzando vantaggi, svantaggi e caratteristiche tecniche per aiutarti a fare la scelta più consapevole.

Il mercato italiano offre una vasta gamma di soluzioni per il raffrescamento, ognuna con caratteristiche specifiche che la rendono adatta a diverse esigenze e tipologie di abitazioni.

Che tipi di Condizionatore esistono?

Il mondo dei sistemi di climatizzazione offre diverse soluzioni, ciascuna progettata per rispondere a specifiche necessità di installazione e utilizzo. La scelta del tipo di condizionatore dipende da fattori come:

• la dimensione degli ambienti,
• il numero di stanze da climatizzare,
• la presenza di vincoli architettonici,
• e naturalmente il budget disponibile.

Condizionatori Mono Split

I sistemi mono split rappresentano la soluzione più comune e diffusa nelle abitazioni italiane. Questa tipologia è composta da un’unità interna (evaporatore) collegata a un’unità esterna (condensatore) e permette di climatizzare un singolo ambiente.

Vantaggi dei sistemi mono split:

• Installazione relativamente semplice,
• Costi contenuti,
• Avendo necessità di climatizzare più ambienti in abitazioni estese, ed in presenza di più spazi esterni a disposizione per l’installazione dell’unità esterna, installando più unità monosplit si possono ridurre le canaline all’interno di casa (minor impatto estetico interno),
• Efficienza energetica elevata.

Svantaggi:

• Necessità di un’unità esterna per ogni ambiente da climatizzare,
• Possibile impatto estetico con multiple unità esterne,
• Costi di installazione crescenti con l’aumentare del numero di unità.

Condizionatori Multi Split

I sistemi multi split permettono di collegare più unità interne a una singola unità esterna, rappresentando una soluzione ottimale per chi desidera climatizzare più ambienti riducendo l’ingombro esterno.

Caratteristiche principali:

• Una sola unità esterna per più ambienti (generalmente da 2 a 5 unità interne),
• Controllo indipendente di ogni singola unità interna,
• Riduzione dell’impatto estetico sulle facciate,
• Ottimizzazione degli spazi esterni.

Vantaggi:

• Minore ingombro esterno rispetto ai sistemi mono split multipli,
• Installazione più ordinata e pulita,
• Possibilità di scegliere unità interne di diverse tipologie,
• Efficienza energetica ottimizzata.

Svantaggi:

• Costi iniziali superiori rispetto ai mono split,
• Complessità maggiore nell’installazione,
• Impatto estetico interno maggiore, in quanto ogni ambiente dove si intende installare lo split deve essere raggiunto da una canalina che va portata fino all’unità esterna,
• In caso di guasto dell’unità esterna, tutti gli ambienti rimangono senza climatizzazione.

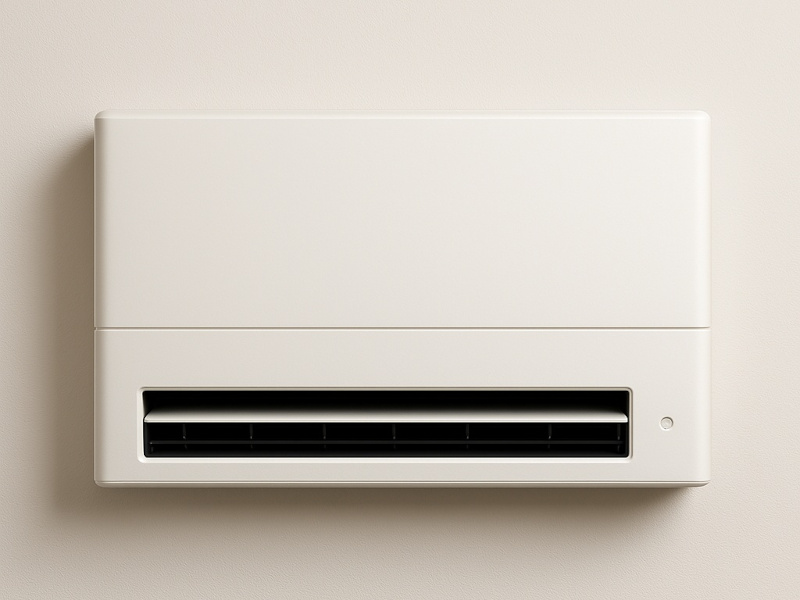

Condizionatori Senza Unità Esterna

Esistono soluzioni specifiche per situazioni in cui non è possibile installare un’unità esterna, come condomini con vincoli architettonici o edifici storici.

Tipologie principali:

• Condizionatori portatili con tubo di scarico,
• Sistemi monoblocco da finestra,
• Condizionatori split senza unità esterna (con condensatore integrato).

Questi sistemi, pur offrendo una soluzione a vincoli installativi, presentano generalmente prestazioni inferiori rispetto ai sistemi tradizionali e consumi energetici maggiori.

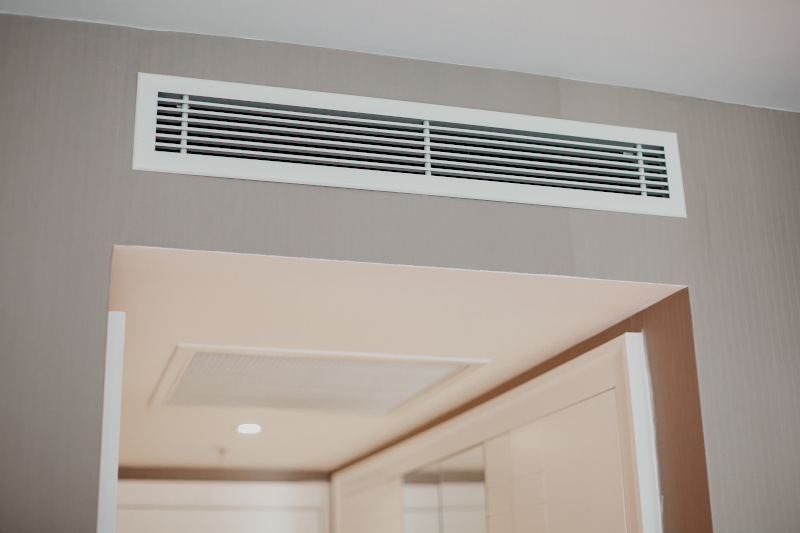

Condizionatori Canalizzati

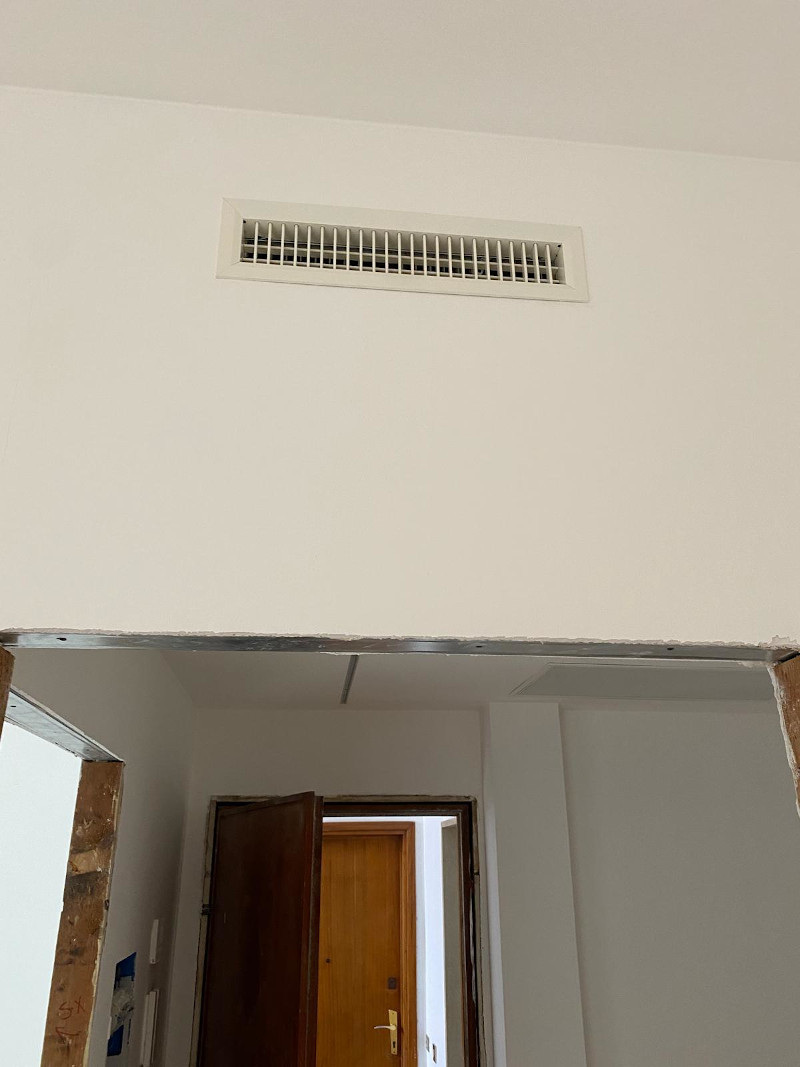

I sistemi canalizzati rappresentano una soluzione elegante e discreta, ideale per chi desidera un impianto di climatizzazione invisibile. L’aria viene distribuita attraverso una rete di canali nascosti nel controsoffitto o nelle pareti.

Vantaggi:

• Impatto estetico nullo negli ambienti,
• Distribuzione uniforme dell’aria,
• Silenziosità elevata.

Svantaggi:

• Costi di installazione elevati,
• Necessità di controsoffitti o spazi tecnici,
• Manutenzione più complessa,
• Difficoltà di controllo indipendente per singolo ambiente.

Per maggiori info leggi: Aria Condizionata Canalizzata: funzionamento, vantaggi e consumi degli Impianti

Condizionatori a Pavimento

Meno comuni, ma utili in situazioni specifiche, i condizionatori a pavimento offrono un’alternativa interessante quando l’installazione a parete non è praticabile.

Caratteristiche:

• Installazione a livello del pavimento,
• Ideali per ambienti con soffitti molto alti,
• Distribuzione dell’aria dal basso verso l’alto,
• Design spesso più discreto rispetto alle unità a parete,
• Sono compatibili con sistemi mono split e multi split.

Approfondimenti sui Tipi di Condizionatore

Che differenza c’è tra Climatizzatore Inverter e Pompa di Calore?

La tecnologia inverter e la pompa di calore sono spesso confuse, ma rappresentano aspetti diversi del sistema di climatizzazione.

Tecnologia Inverter:

• Controlla la velocità del compressore per mantenere la temperatura costante,
• Riduce i consumi energetici eliminando i continui accensioni e spegnimenti,
• Garantisce temperature più stabili e comfort superiore.

Pompa di Calore:

• Sistema che può invertire il ciclo frigorifero per produrre anche calore,
• Utilizza l’energia termica dell’aria esterna per riscaldare gli ambienti,
• Efficienza energetica elevata anche in modalità riscaldamento.

Molti climatizzatori moderni integrano entrambe le tecnologie: sono pompe di calore con tecnologia inverter, offrendo massima efficienza sia in raffreddamento che in riscaldamento.

Come si chiamano i Condizionatori che fanno caldo e freddo?

Il climatizzatore che produce sia caldo che freddo si chiama “climatizzatore reversibile” o “pompa di calore reversibile“. Questo sistema è in grado di invertire il ciclo frigorifero, permettendo di:

• Raffreddare in estate assorbendo calore dall’interno,
• Riscaldare in inverno estraendo calore dall’aria esterna.

I climatizzatori reversibili rappresentano oggi la scelta più diffusa, poiché offrono una soluzione completa per il comfort termico annuale con un unico investimento.

Per maggiori info leggi: Pompa di Calore Elettrica: come funziona, quanto consuma e quanto costa

Che tipo di interruttore devo usare per proteggere il Condizionatore?

La protezione elettrica del condizionatore richiede un interruttore differenziale (salvavita) dimensionato correttamente. Le specifiche principali includono:

Caratteristiche dell’interruttore:

• Amperaggio adeguato alla potenza del condizionatore
• Protezione differenziale con soglia di 30mA
• Conformità alle normative CEI

È fondamentale che l’impianto elettrico sia adeguato e che l’installazione venga effettuata da un elettricista qualificato per garantire sicurezza e conformità normativa.

Che tipo di acqua esce dal Condizionatore?

L’acqua che fuoriesce dal condizionatore è acqua di condensa, un fenomeno naturale del processo di raffreddamento. Durante il funzionamento, l’umidità presente nell’aria si condensa sulla batteria fredda dell’evaporatore, formando acqua.

Caratteristiche dell’acqua di condensa:

• Produzione variabile in base all’umidità ambientale,
• Necessità di smaltimento attraverso scarico dedicato,
• Durante il funzionamento estivo la condensa viene prodotta nell’unità interna (es. split),
• Durante il funzionamento invernale (pompa di calore) la condensa viene prodotta nell’unità esterna,
• Possibile riutilizzo per irrigazione (non potabile).

Un corretto smaltimento dell’acqua di condensa è essenziale per evitare problemi di infiltrazioni o danni all’edificio.

Approfondimenti su Installazione e Normativa

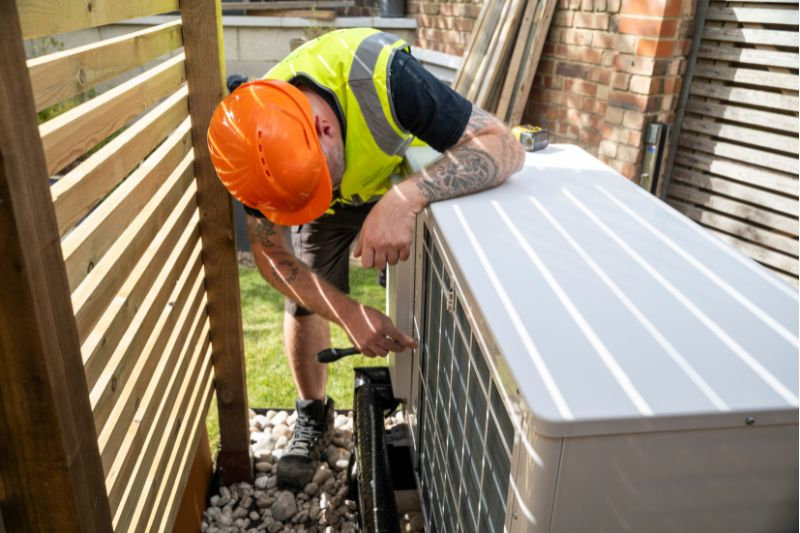

Abilitazioni necessarie dell’installatore (impresa che esegue i lavori)

L’installatore dell’impianto di condizionamento dovrà possedere necessariamente le seguenti abilitazioni:

• Iscrizione alla camera di commercio, con la corrispondente abilitazione ai sensi del DM 37/2008
  • 1, comma 2, LETTERA C: “….impianti di climatizzazione, di condizionamento…”,
• Patentino F-GAS (cosiddetto “patentino frigoristi”).

Il controllo delle abilitazioni dell’installatore è a carico dell’utente finale; quindi occorrerà preventivamente, prima di affidare l’incarico per la posa dell’impianto, accertarsi che la ditta sia in possesso delle abilitazioni.

Documentazione che deve rilasciare l’installatore a fine lavori

L’installatore dell’impianto di condizionamento dovrà rilasciare a fine lavori la seguente documentazione obbligatoria per legge:

• Dichiarazione di conformità;
• Schema impianto realizzato da allegare alla dichiarazione di conformità;
• Visura camerale da allegare alla dichiarazione di conformità, dalla quale si evinca chiaramente l’abilitazione (lettera C) ai sensi del DM 37/2008, come riportato al precedente paragrafo;
• Ricevuta della comunicazione intervento sul portale F-GAS,

Pesanti sanzioni per chi si affida a ditte Non Correttamente Abilitate

In caso di controlli da parte delle autorità competenti, l’utente finale dovrà esibire tutta la documentazione precedentemente indicata, al fine di evitare di incorrere in pesanti sanzioni.

Occorre infatti sottolineare che ai sensi della normativa vigente l’OPERATORE di fatto è l’UTENTE FINALE (il proprietario di casa).

Vediamo cosa dice la norma:

• Operatore: In base all’articolo 2 del D.P.R. 146/2018 è considerato operatore il proprietario o altra persona fisica o giuridica che esercita un effettivo controllo sul funzionamento tecnico dei prodotti e delle apparecchiature disciplinate dal presente decreto;
• L’operatore che si avvale di persone fisiche non in possesso del pertinente certificato o attestato, per lo svolgimento delle attività di cui all’articolo 10, paragrafo 1, lettere a), b) e c), del regolamento (UE) n. 517/2014, ovvero delle attività di cui all’articolo 10, paragrafo 1, lettera d), del medesimo regolamento su apparecchiature fisse di refrigerazione, condizionamento d’aria fisse, pompe di calore fisse e apparecchiature di protezione antincendio, è punito con la sanzione amministrativa pecuniaria da 10.000 euro a 100.000 euro.”

Tipi di Condizionatore – quale scegliere

La scelta del tipo di condizionatore ideale dipende da numerosi fattori: dimensione degli ambienti, numero di stanze da climatizzare, vincoli architettonici, budget disponibile ed esigenze specifiche di comfort.

I sistemi mono split rimangono la soluzione più economica per singoli ambienti, mentre i multi split offrono vantaggi per chi deve climatizzare più stanze. Per installazioni più sofisticate, i sistemi canalizzati garantiscono il massimo del comfort estetico.

L’evoluzione tecnologica ha reso i climatizzatori moderni sempre più efficienti ed ecologici, con funzioni avanzate che vanno oltre il semplice raffreddamento. La scelta di un sistema con tecnologia inverter e pompa di calore rappresenta oggi l’investimento più conveniente per garantire comfort tutto l’anno con consumi ottimizzati.

Prima di procedere all’acquisto, è sempre consigliabile consultare un tecnico specializzato che possa valutare le specifiche esigenze dell’abitazione e consigliare la soluzione più adatta, garantendo un’installazione a regola d’arte e il massimo delle prestazioni.

E’ inoltre fondamentale accertarsi che l’installatore sia in possesso di tutte le abilitazioni e certificazioni necessarie, al fine di evitare di incorrere in pesanti sanzioni.
