Unità di trattamento aria (UTA): il cuore invisibile della qualità dell’aria negli edifici moderni
Le Unità di Trattamento Aria, comunemente identificate con la sigla UTA, rappresentano sistemi impiantistici progettati per gestire il condizionamento e il ricambio dell’aria in ambienti di diverse dimensioni.
Cosa si intende per UTA?
Si tratta di macchine complesse che prelevano aria dall’esterno o dall’interno degli edifici, la trattano attraverso processi di filtrazione, riscaldamento, raffreddamento, deumidificazione e umidificazione, per poi distribuirla negli spazi serviti.
A differenza dei comuni climatizzatori domestici, le centrali di trattamento aria sono progettate per gestire portate d’aria elevate e garantire non solo il comfort termico, ma anche un’adeguata qualità dell’aria indoor.
Questi impianti trovano applicazione sia in ambito industriale che commerciale e, sempre più frequentemente, anche in contesti residenziali di dimensioni significative.
A cosa serve un’Unità di Trattamento Aria?
Le unità di trattamento aria svolgono funzioni fondamentali per il benessere e la salubrità degli ambienti chiusi. La loro utilità si estende ben oltre il semplice condizionamento termico.
Funzione primaria di ricambio d’aria
Il compito principale delle UTA consiste nell’assicurare un adeguato ricambio dell’aria negli ambienti, garantendo l’apporto costante di aria fresca dall’esterno.
Questo processo risulta essenziale per diluire e rimuovere inquinanti, odori, umidità eccessiva e anidride carbonica prodotti dalle attività umane e dai processi interni agli edifici.
In molti casi, le unità di trattamento aria sono asservite esclusivamente a questa funzione, operando come sistemi dedicati alla ventilazione meccanica controllata.
Controllo delle condizioni termoigrometriche
Oltre al ricambio, gli impianti UTA più completi possono essere configurati per gestire integralmente il riscaldamento e il raffrescamento degli ambienti.
Attraverso batterie di scambio termico alimentate da acqua calda o refrigerata, questi sistemi regolano la temperatura dell’aria immessa, garantendo condizioni di comfort ottimali in ogni stagione.
La presenza di sezioni dedicate all’umidificazione permette inoltre di controllare anche il livello di umidità relativa, aspetto particolarmente rilevante in ambienti che richiedono condizioni termoigrometriche controllate.
Come funziona e come è fatta una UTA?
Le unità trattamento aria si caratterizzano per una struttura modulare che permette di adattare la configurazione alle specifiche esigenze applicative.
Comprendere l’architettura di questi sistemi aiuta a valutarne correttamente le prestazioni.
Struttura modulare e componenti principali

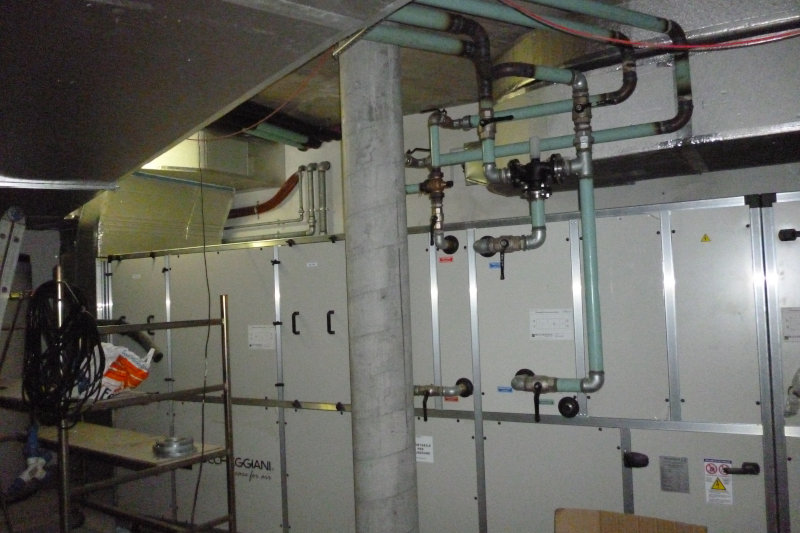

I gruppi trattamento aria sono realizzati assemblando diverse sezioni funzionali, tipicamente montate in loco per facilitare il trasporto e l’installazione.
Ogni sezione è contenuta entro pannelli in acciaio zincato, isolati termicamente con poliuretano espanso per ridurre le dispersioni termiche e limitare la trasmissione del rumore.

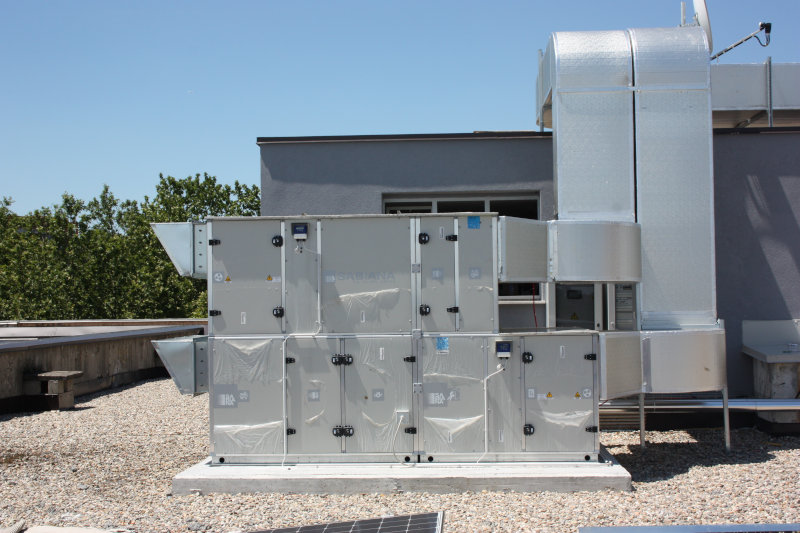

Per applicazioni che prevedono l’installazione all’aperto, sono disponibili pannellature rinforzate, progettate per resistere agli agenti atmosferici.
La configurazione tipica prevede:
- sezione di presa aria esterna e recupero: costituisce il punto di ingresso dell’aria esterna, equipaggiata con filtri di diversa efficienza che trattengono le particelle presenti nell’aria prima che questa entri nel sistema; integra inoltre tipicamente anche il recuperatore di calore che rappresenta l’elemento chiave per l’efficienza energetica, permettendo di trasferire energia termica tra l’aria estratta e quella immessa;
- sezione ventilatore mandata: dedicata all’immissione aria negli ambienti;
- sezione ventilatore ripresa: dedicata all’estrazione aria dagli ambienti tipicamente in questa sezione ci sono anche dei filtri per evitare che eventuali particelle possano tornare all’interno dell’UTA;
- Sezione batterie di scambio termico: ospita gli scambiatori che riscaldano o raffreddano l’aria secondo necessità;
- Sezione umidificazione: presente quando richiesto, per integrare vapore acqueo nell’aria trattata.
Sistema di recupero del calore
Il recuperatore di calore costituisce un elemento distintivo delle moderne centrali trattamento aria, permettendo di recuperare energia dall’aria espulsa per preriscaldare o preraffrescare l’aria in ingresso.
Due sono le tecnologie prevalenti:
- Recuperatori a flussi incrociati: i flussi d’aria in ingresso e in uscita si incrociano all’interno di uno scambiatore a piastre, scambiando calore senza mai mescolarsi, con rendimenti tipicamente oltre il 70%.
- Recuperatori rotativi: utilizzano una ruota rotante che, girando tra i due flussi d’aria, accumula e cede calore ciclicamente, raggiungendo efficienze superiori, fino all’85%, ma con il rischio di minima contaminazione tra i flussi.
Batterie di scambio e regolazione
Le batterie di scambio termico rappresentano il cuore funzionale del sistema di condizionamento.
In una configurazione completa si distinguono:
- Batteria calda: alimentata da acqua calda (generata da caldaia o pompa di calore), riscalda l’aria durante la stagione invernale
- Batteria fredda: percorsa da acqua refrigerata (fornita da gruppi frigoriferi), raffredda e deumidifica l’aria in estate
- Batteria di post-riscaldamento: utilizzata nella stagione estiva quando è necessario raffreddare l’aria per deumidificarla, ma si vuole poi riportarla a una temperatura di mandata confortevole

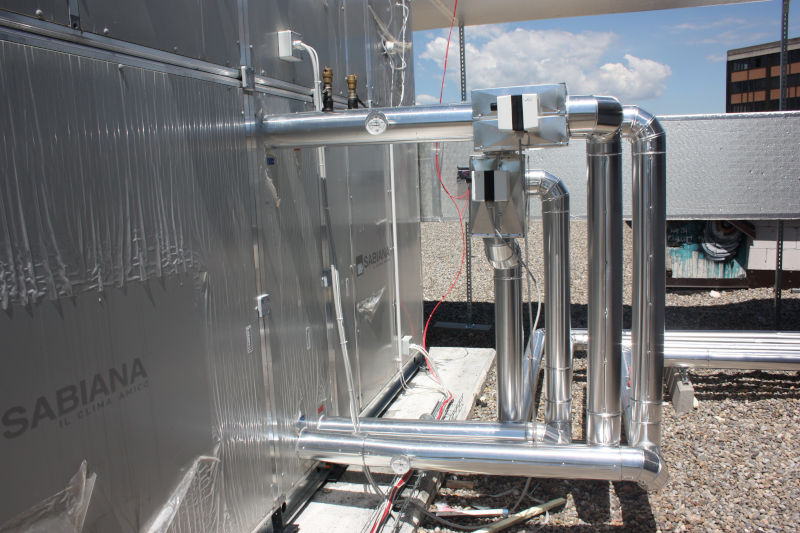

La regolazione della temperatura dell’aria avviene modulando il flusso di acqua attraverso le batterie mediante elettrovalvole, che possono essere a 2 vie o a 3 vie.
Modalità operative
Gli impianti trattamento aria possono operare secondo diverse configurazioni:
- Modalità a tutta aria esterna: l’aria immessa proviene interamente dall’esterno, garantendo il massimo ricambio
- Modalità con ricircolo: una quota di aria estratta dagli ambienti viene reintrodotta nel circuito di trattamento, riducendo il carico termico e i consumi energetici quando la qualità dell’aria interna lo permette
Casi di utilizzo e vantaggi di un’Unità Trattamento Aria
Le unità di trattamento aria trovano applicazione in contesti molto diversificati, ciascuno con esigenze specifiche.
Negli ambienti industriali, questi sistemi garantiscono condizioni ambientali controllate per processi produttivi che richiedono parametri termoigrometrici precisi.
Nel settore terziario, uffici, centri commerciali, strutture sanitarie e alberghiere si affidano alle UTA per assicurare comfort e qualità dell’aria in presenza di elevate affluenze.
Anche in ambito residenziale, soluzioni come le unità trattamento aria domestica stanno guadagnando terreno, specialmente in edifici multipiano o abitazioni di grandi dimensioni dove i tradizionali sistemi di ventilazione naturale risultano insufficienti.
Vantaggi prestazionali ed energetici
L’adozione di impianti UTA comporta benefici significativi. Il controllo centralizzato permette di gestire uniformemente le condizioni dell’aria in tutto l’edificio, evitando disomogeneità tipiche di sistemi decentralizzati.
La presenza del recuperatore di calore riduce drasticamente i consumi energetici, recuperando fino all’85% dell’energia altrimenti dispersa con l’aria espulsa.
La filtrazione dell’aria garantisce inoltre un ambiente più salubre, rimuovendo pollini, polveri e inquinanti prima che questi raggiungano gli spazi occupati.
Gli edifici più performanti dal punto di vista energetico, progettati secondo standard come il protocollo Passivhaus o classificati in classe A, integrano quasi sempre sistemi di ventilazione meccanica controllata con recupero di calore, elemento essenziale per contenere i fabbisogni energetici garantendo al contempo elevati standard di qualità dell’aria.
Stai valutando una UTA per il tuo edificio?
Climaterm progetta e realizza soluzioni di Unità Trattamento Aria su misura, ottimizzate per prestazioni ed efficienza energetica. Contattaci per una consulenza dedicata.
Contatta ClimatermQuanto costa un impianto UTA?
La valutazione economica di un sistema trattamento aria richiede di considerare molteplici fattori che influenzano significativamente l’investimento complessivo.
Non esiste un prezzo standard, poiché ogni applicazione presenta caratteristiche specifiche.
Variabili che determinano il costo
Le principali voci che incidono sul costo finale comprendono:
- Portata d’aria: rappresenta il parametro dimensionale fondamentale, espressa in metri cubi all’ora (m³/h). Impianti per piccoli uffici gestiscono portate di poche migliaia di m³/h, mentre applicazioni industriali possono richiedere decine di migliaia di m³/h;
- Configurazione del recuperatore: i sistemi a flussi incrociati risultano generalmente più economici rispetto a quelli rotativi, ma offrono efficienze inferiori;
- Livello di filtrazione: filtri ad alta efficienza come gli F9 hanno costi superiori rispetto ai G4, sia come investimento iniziale che come manutenzione periodica;
- Presenza di batterie e umidificazione: ogni componente aggiuntivo incrementa sia il costo dell’unità che la complessità impiantistica;
- Tipo di pannellatura: versioni per installazione esterna richiedono materiali e isolamenti rinforzati.
Fasce di prezzo indicative
Per un’unità trattamento aria domestica o per piccoli uffici, con portate comprese tra 500 e 2.000 m³/h, dotata di recuperatore a flussi incrociati e filtrazione standard, l’investimento per la sola macchina si colloca tipicamente tra 3.000 e 8.000 euro.
Configurazioni più complete, che includono batterie di scambio termico e sezione di umidificazione, possono raggiungere i 12.000-15.000 euro.
Le unità trattamento aria industriale, dimensionate per portate superiori ai 5.000 m³/h e con configurazioni complete (recuperatori rotativi, batterie multiple, filtrazione avanzata), richiedono investimenti che partono da 15.000-20.000 euro e possono superare i 50.000-80.000 euro per sistemi di grande portata.
A questi importi vanno aggiunti i costi di installazione, che comprendono opere edili, canalizzazioni, collegamenti elettrici e idraulici, oltre alla messa in servizio e al bilanciamento del sistema.
L’installazione può incidere per il 40-60% del costo della macchina in applicazioni semplici, fino a superare il valore dell’unità stessa in contesti particolarmente complessi.
Qual è la differenza tra una UTA e una VMC?
Sebbene entrambi i sistemi gestiscano la ventilazione degli ambienti, unità di trattamento aria e sistemi di ventilazione meccanica controllata (VMC) presentano differenze sostanziali in termini di complessità, prestazioni e ambiti applicativi.
La VMC è concepita principalmente per garantire il ricambio d’aria con recupero di calore, operando con portate relativamente contenute e configurazioni standardizzate.
Questi sistemi, tipicamente impiegati in ambito residenziale, si limitano a ventilare e a recuperare energia, senza funzioni di riscaldamento, raffrescamento o umidificazione attiva.
Le UTA, al contrario, rappresentano macchine complete per il condizionamento dell’aria, capaci di gestire tutti i parametri termoigrometrici.
Possono essere configurate su misura, integrando sezioni e componenti secondo le specifiche esigenze applicative. Le portate gestite sono generalmente superiori e la modularità costruttiva permette personalizzazioni estese.
In sintesi, una VMC è una soluzione dedicata alla ventilazione efficiente, mentre un’unità di trattamento aria costituisce un sistema impiantistico completo per il controllo totale delle condizioni ambientali.
La scelta tra i due dipende dalle necessità specifiche:
- per abitazioni residenziali standard è spesso sufficiente una VMC,
- mentre edifici commerciali, industriali o residenziali di grandi dimensioni con esigenze di condizionamento integrale richiedono impianti UTA completi.
FAQ
Come avviene il moto dell’aria all’interno delle UTA?
L’aria viene movimentata attraverso ventilatori centrifughi o assiali installati nelle sezioni di mandata e ripresa. Il ventilatore di mandata preleva aria dall’esterno (o dalla miscela esterno-ricircolo), la spinge attraverso le varie sezioni di trattamento e la immette negli ambienti tramite canali. Il ventilatore di ripresa estrae l’aria dagli spazi serviti e la convoglia verso l’espulsione, facendola transitare attraverso il recuperatore di calore. I motori sono dimensionati per vincere le perdite di carico generate da filtri, batterie, recuperatore e rete di distribuzione.
Cosa si intende per gruppo UTA?
Il termine “gruppo UTA” identifica l’insieme completo dell’unità di trattamento aria, comprensivo di tutte le sezioni funzionali assemblate. Può riferirsi sia alla macchina come elemento singolo, sia all’intero sistema impiantistico quando include anche i collegamenti, i quadri di comando e gli accessori necessari al funzionamento. Nella pratica professionale, “gruppo” sottolinea l’aspetto modulare della macchina, costituita dall’assemblaggio di sezioni distinte.
Quanto pesa una UTA?
Il peso varia considerevolmente in funzione della portata e della configurazione. Unità domestiche compatte per portate di 500-1.000 m³/h pesano indicativamente tra 150 e 300 kg. Impianti per applicazioni commerciali (2.000-5.000 m³/h) possono pesare da 400 a 1.000 kg. Centrali industriali di grande portata superano facilmente le 2-3 tonnellate. Il peso influenza le scelte strutturali per il posizionamento: installazioni in copertura richiedono verifiche statiche, mentre locali tecnici a piano terra offrono maggiore flessibilità.
Come si dimensiona una UTA?
Il dimensionamento parte dal calcolo della portata d’aria necessaria, determinata in base al numero di ricambi orari richiesti per il volume degli ambienti serviti o alla portata specifica per occupante, secondo normative tecniche di settore. Si valutano poi i carichi termici estivi e invernali per dimensionare le batterie di scambio. La scelta del recuperatore dipende dall’efficienza energetica target. I filtri vengono selezionati in base alla qualità dell’aria esterna e ai requisiti dell’applicazione specifica. Il processo richiede competenze impiantistiche e l’utilizzo di software di calcolo dedicati.
Cosa sono i filtri UTA?
I filtri UTA servono a trattenere le particelle presenti nell’aria prima dell’immissione negli ambienti. Secondo la classificazione EN 779, i filtri G4 (grossolani) intercettano particelle di grandi dimensioni (>10 µm) e sono utilizzati come prefiltri; i filtri M5 (medi) sono efficaci sul PM10; i filtri F9 (fini) garantiscono un’elevata efficienza su PM2.5 e parte del PM1. Nelle normative più recenti (ISO 16890), i filtri sono classificati in base all’efficienza sulle frazioni PM10, PM2.5 e PM1.
