Impianto Idronico o ad Espansione Diretta? Differenze, vantaggi e contesti di utilizzo
Quando si progetta o si riqualifica un impianto di climatizzazione, una delle prime scelte da affrontare riguarda la tecnologia di distribuzione dell’energia termica: espansione diretta o sistema idronico?
La differenza fondamentale tra queste due soluzioni riguarda il fluido che trasporta il calore (o il freddo) dall’unità di produzione ai terminali interni.
Nei sistemi ad espansione diretta il fluido termovettore è l’aria stessa dell’ambiente, mentre nei sistemi idronici è l’acqua; possiamo quindi distinguere i sistemi nelle seguenti 2 macro-tipologie:
- Sistemi ad espansione diretta: aria-aria
- Sistemi idronici: aria-acqua
Questa distinzione, apparentemente tecnica, ha conseguenze molto concrete su costi, prestazioni, flessibilità e adattabilità dell’impianto a contesti diversi: dall’appartamento di nuova costruzione all’edificio residenziale esistente, dall’ufficio al condominio multi-zona.
Nei prossimi paragrafi approfondiamo le caratteristiche di entrambe le tecnologie per aiutare a orientarsi tra le diverse opzioni disponibili sul mercato.
Cos’è un Impianto ad Espansione Diretta
In un impianto ad espansione diretta, il refrigerante prodotto dall’unità esterna circola direttamente fino alle unità interne, dove avviene lo scambio termico con l’aria dell’ambiente.
Non esiste quindi un circuito idraulico intermedio: il ciclo frigorifero si estende fisicamente dall’esterno fino agli ambienti da climatizzare.
Questa configurazione è quella tipica degli split classici, dei sistemi multi-split e dei più evoluti sistemi VRV/VRF.
I principali tipi di impianti ad espansione diretta sono:
- Sistemi monosplit: un’unità esterna collegata a un’unità interna, soluzione molto diffusa nel residenziale.
- Sistemi multi-split: una singola unità esterna alimenta più unità interne (tipicamente fino a 3–4), con gestione indipendente dei diversi ambienti.
- Sistemi VRV/VRF (Volume di Refrigerante Variabile): architetture più complesse, pensate per edifici commerciali, direzionali o residenziali di grandi dimensioni, in grado di gestire numerose unità interne con modulazione continua della portata del refrigerante.
In tutti questi casi, il refrigerante (tipicamente R-32 o R-410A nelle installazioni più recenti) scorre in tubazioni di rame fino alle unità terminali, senza richiedere un generatore d’acqua intermedio.
Questo rende l’installazione generalmente più rapida e meno invasiva, soprattutto negli edifici dove non è presente o non è prevista una distribuzione idraulica.
Cosa si intende per Sistema Idronico
Il termine idronico deriva dall’inglese hydronic, che indica qualsiasi sistema in cui l’acqua (o una miscela acqua-glicole) è il fluido vettore dell’energia termica.
In un impianto idronico, la produzione di calore o freddo avviene in un’unica centrale (caldaia, pompa di calore, chiller) e l’energia viene distribuita attraverso tubazioni dell’acqua verso i terminali di emissione: radiatori, ventilconvettori (fan coil), pannelli radianti a pavimento o a soffitto.
Idronico, in sostanza, significa che il circuito che serve gli ambienti è un circuito d’acqua separato dal ciclo frigorifero.
Questo vale sia per i sistemi di riscaldamento tradizionali a caldaia sia per le pompe di calore idroniche, che producono acqua calda o fredda da distribuire nell’edificio.
La distinzione è importante: una pompa di calore può essere sia ad espansione diretta (il refrigerante arriva agli ambienti) sia idronica (il refrigerante scalda o raffredda l’acqua, che poi viene distribuita).
Come funziona un Impianto Idronico
Il funzionamento di un sistema idronico si articola in tre componenti principali: produzione, distribuzione ed emissione.
La centrale termica (pompa di calore, caldaia o chiller) scalda o raffredda l’acqua, che viene poi inviata tramite tubazioni a un modulo idronico o direttamente ai circuiti di distribuzione.
Il modulo idronico è un’unità tecnica che raggruppa la pompa di circolazione, la valvola di sicurezza, il vaso di espansione e i dispositivi di regolazione, svolgendo il ruolo di “cuore” idraulico dell’impianto.
L’acqua trattata termicamente raggiunge i terminali, dove cede o assorbe energia dagli ambienti.
I terminali più comuni in un impianto idronico sono:
- Ventilconvettori idronici (fan coil): unità che soffiano aria sulla batteria ad acqua, ideali per climatizzazione estiva e invernale.
- Pannelli radianti a pavimento o a parete: distribuiscono il calore per irraggiamento su ampie superfici, particolarmente efficienti con pompe di calore a bassa temperatura.
- Radiatori: terminali tradizionali compatibili con impianti idronici a media-alta temperatura.
- Unità di trattamento aria (UTA): in ambito commerciale, gestiscono la distribuzione dell’aria in grandi spazi tramite circolazione dell’acqua.
Ogni circuito idronico può essere regolato in modo indipendente tramite valvole termostatiche o sistemi di controllo avanzati, permettendo un’elevata personalizzazione della temperatura nei diversi ambienti.
Espansione Diretta o Idronico: le principali differenze a confronto
Il confronto tra espansione diretta e sistema idronico non porta a una risposta universale: la soluzione più adatta dipende dal contesto specifico dell’edificio, dall’uso previsto, dal budget e dalle caratteristiche dell’impianto esistente.
Di seguito una panoramica dei fattori che differenziano le due tecnologie.
Installazione e costi iniziali: tubazioni a confronto

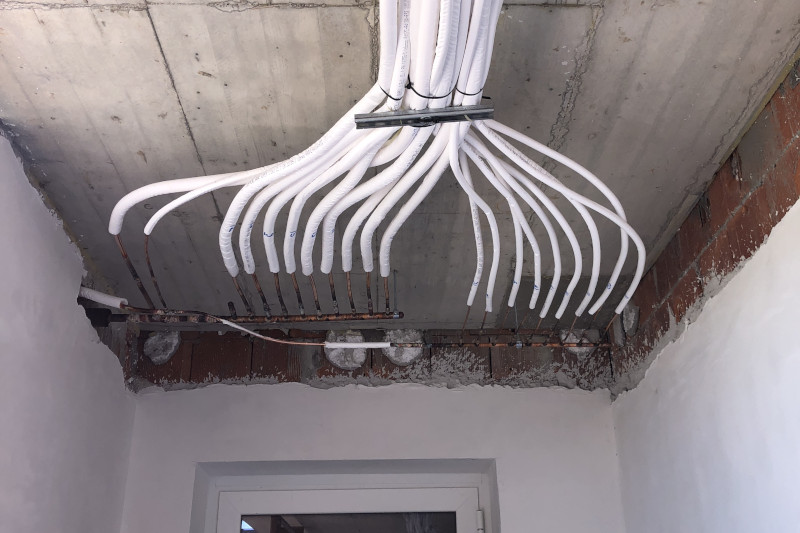

I sistemi ad espansione diretta richiedono solo tubazioni in rame di piccolo diametro per il refrigerante e cavi elettrici, il che li rende più rapidi e meno invasivi da installare. Sono particolarmente indicati in ristrutturazioni dove non si vuole intervenire sull’impiantistica idraulica esistente, in piccoli appartamenti e in contesti con spazi tecnici limitati.
I sistemi idronici, al contrario, richiedono la posa di tubazioni dell’acqua, la presenza di un locale tecnico o vano caldaia, e una progettazione idraulica più articolata. I costi di installazione sono generalmente più elevati, ma la struttura dell’impianto offre maggiore flessibilità per ampliamenti e integrazioni future.

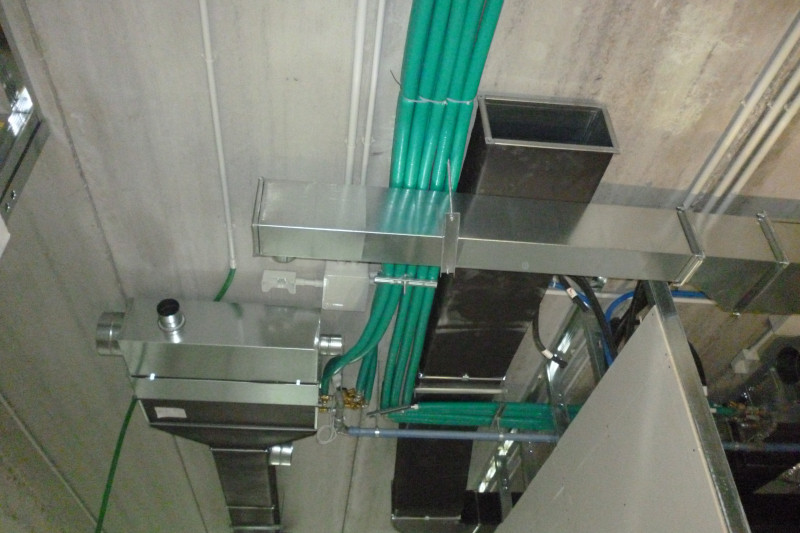

Con i sistemi idronici si utilizzano tipicamente tubazioni in multistrato per le derivazioni ai terminali; per le dorsali, oltre che il multistrato, è possibile utilizzare anche altri tipi di materiali, quali ad esempio l’acciaio. Visti i costi, tipicamente non si utilizza il rame.
Accumuli inerziali e componentistica
I sistemi ad espansione diretta non richiedono accumuli inerziali e pompe per il corretto funzionamento: le unità interne sono direttamente collegate a quella esterna mediante le tubazioni in rame.
Al contrario invece i sistemi idronici richiedono tipicamente accumuli inerziali di acqua tecnica (puffer) e pompe di circolazione.
Gestione elettronica
I sistemi ad espansione diretta tipicamente dispongono di un’elettronica integrata che gestisce simultaneamente le unità interne con quella esterna, richiedendo quindi semplicemente dei cavi BUS di collegamento per mettere tutto in comunicazione.
Al contrario i sistemi idronici richiedono tipicamente un’elettronica (termostati, sonde, ecc) fornita da terzi, in quanto il costruttore di solito non fornisce il sistema di termoregolazione.
Flessibilità impiantistica e gestione multi-zona
In un edificio con molte zone indipendenti, i sistemi VRV/VRF ad espansione diretta possono gestire decine di unità interne da un’unica centrale, con regolazione zona per zona.
Tuttavia, il limite fisico della lunghezza dei tubi del refrigerante (generalmente entro i 150 metri dal modello) e la necessità di far circolare il gas refrigerante in ogni ambiente rappresentano vincoli tecnici rilevanti.
I sistemi idronici, distribuendo acqua, sono più adatti a edifici di grandi dimensioni, a impianti centralizzati condominiali e a situazioni dove le distanze tra la centrale termica e i terminali sono considerevoli.
L’acqua è anche un fluido meno critico dal punto di vista della sicurezza rispetto ai refrigeranti, il che semplifica la gestione in ambienti affollati o con prescrizioni normative specifiche.
Manutenzione, durata e sicurezza
Gli impianti ad espansione diretta richiedono controlli periodici sul circuito del refrigerante, incluse le verifiche di tenuta previste dal Regolamento (UE) n. 517/2014 (F-Gas). Eventuali perdite di gas devono essere rilevate e riparate da personale certificato.
La presenza di refrigerante in ambienti interni impone anche una valutazione della sicurezza in caso di locali poco ventilati. I sistemi idronici, utilizzando acqua come fluido, eliminano questo tipo di rischio.
La manutenzione riguarda principalmente le pompe di circolazione, le valvole e la qualità dell’acqua (trattamento anticalcare e anticorrosivo).
In genere, un impianto idronico ben progettato ha una vita utile più lunga rispetto a un sistema ad espansione diretta, anche perché i singoli componenti sono più facilmente sostituibili in modo indipendente.
Consumi ed efficienza energetica
Non è corretto affermare in modo assoluto che una tecnologia sia sempre più efficiente dell’altra.
I consumi dipendono da numerosi fattori:
- la progettazione dell’impianto,
- il tipo di terminali utilizzati,
- le condizioni climatiche,
- l’isolamento dell’edificio e le abitudini d’uso.
In linea generale, i sistemi ad espansione diretta hanno minori perdite di distribuzione (non c’è un circuito idraulico aggiuntivo), mentre i sistemi idronici con pompa di calore e pannelli radianti possono operare a temperature di mandata più basse, favorendo l’efficienza della macchina.
La Direttiva europea sulla prestazione energetica degli edifici (EPBD, Direttiva 2024/1275/UE nella versione più recente) spinge verso soluzioni integrate e a basse emissioni, premiando gli impianti capaci di operare con fonti rinnovabili e a bassa temperatura, indipendentemente dalla tecnologia di distribuzione.
Quando una soluzione può risultare meno adatta
Ogni tecnologia presenta anche alcuni limiti pratici che è importante valutare in base al contesto applicativo:
- L’espansione diretta è meno indicata in edifici con molte zone distanti tra loro, in impianti centralizzati condominiali, e nei casi in cui il refrigerante non può essere distribuito in ambienti con scarsa ventilazione o vincoli di sicurezza.
- Il sistema idronico può risultare poco conveniente per piccoli appartamenti o abitazioni con esigenze limitate, dove la semplicità di uno split ad espansione diretta offre una risposta più efficace a un costo inferiore.
- In ristrutturazioni senza impianti idraulici esistenti, l’introduzione di un sistema idronico comporta investimenti infrastrutturali significativi, non sempre giustificati dalle dimensioni o dall’uso dell’edificio.

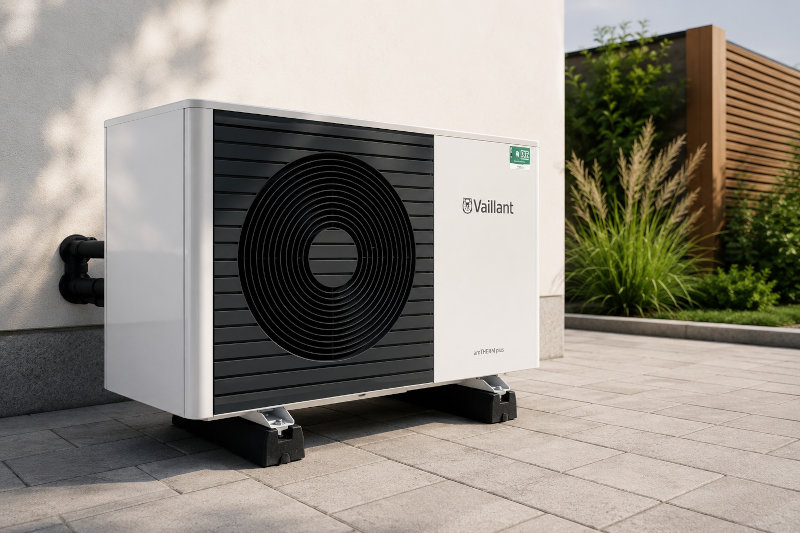

Vuoi scoprire tutte le soluzioni di Climaterm?
Dal 1996, Climaterm realizza impianti innovativi per climatizzazione, riscaldamento ed efficienza energetica a Lodi. Soluzioni su misura, competenza tecnica e assistenza completa per impianti affidabili e ad alte prestazioni.
ContattaciImpianti Idronici vs Impianti ad Espansione Diretta: vantaggi e svantaggi
Il principale vantaggio di una Pompa di Calore Idronica rispetto all’Espansione Diretta
Una pompa di calore ad espansione diretta trasferisce il calore direttamente agli ambienti attraverso il refrigerante: questo riduce le perdite di conversione, ma significa anche che tutta l’infrastruttura del refrigerante deve penetrare all’interno dell’edificio.
Con una pompa di calore idronica, invece, il ciclo del refrigerante rimane confinato nell’unità esterna o nella centrale tecnica, e solo l’acqua entra nell’edificio.
Questo approccio offre un vantaggio strutturale importante: la possibilità di integrare la climatizzazione con il riscaldamento dei locali, la produzione di acqua calda sanitaria e, in prospettiva, sistemi di accumulo termico.
Una pompa di calore idronica si inserisce facilmente in un impianto già dotato di terminali ad acqua (radiatori, pannelli radianti, fan coil), potendo sostituire la vecchia caldaia senza dover stravolgere la distribuzione esistente.
Questa caratteristica la rende particolarmente adatta alle ristrutturazioni di edifici residenziali dotati di impianti idronici preesistenti.
Gli svantaggi di un Impianto Idronico
Un sistema idronico è una soluzione tecnicamente articolata, che comporta alcune criticità da non sottovalutare in fase di scelta.
- Costo iniziale elevato: la posa delle tubazioni, il gruppo idronico, i componenti idraulici e l’installazione richiedono un investimento significativamente superiore rispetto a un sistema a espansione diretta di pari potenza.
- Complessità progettuale: un impianto idronico richiede un dimensionamento accurato dei circuiti, delle pompe, degli equilibramenti e dei terminali, richiedendo competenze progettuali specifiche.
- Tempi di risposta più lunghi: l’acqua accumula e rilascia energia più lentamente dell’aria, il che può tradursi in una risposta termica meno immediata rispetto a un condizionatore a espansione diretta in certi contesti d’uso.
- Rischio di calcare e corrosione: l’acqua circolante richiede un trattamento chimico periodico per prevenire depositi calcarei e corrosione delle tubazioni e dei componenti.

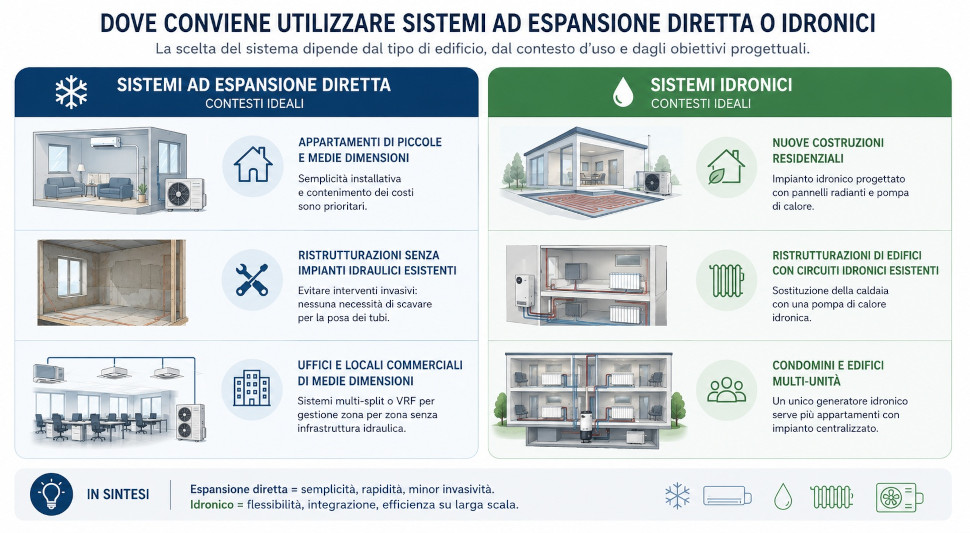

Dove conviene utilizzare Sistemi ad Espansione Diretta o Idronici
La scelta del sistema dipende in misura significativa dal tipo di edificio e dal contesto d’uso. Ecco una sintesi dei contesti più indicati per ciascuna tecnologia.
Sistemi ad espansione diretta: contesti ideali
- Appartamenti di piccole e medie dimensioni, dove la semplicità installativa e il contenimento dei costi sono prioritari.
- Ristrutturazioni senza impianti idraulici esistenti, dove scavare per posa tubi sarebbe troppo invasivo.
- Uffici e locali commerciali di medie dimensioni serviti da sistemi multi-split o VRF, dove si richiede una gestione zona per zona senza infrastruttura idraulica.
Sistemi idronici: contesti ideali
- Nuove costruzioni residenziali, dove l’impianto idronico viene progettato con pannelli radianti e pompa di calore.
- Ristrutturazioni di edifici già dotati di circuiti idronici (radiatori, fan coil), dove è possibile sostituire la caldaia con una pompa di calore idronica.
- Condomini e edifici multi-unità con impianto centralizzato, dove un unico generatore idronico serve più appartamenti.
Costi a confronto tra le due tipologie
Quanto costa un Impianto ad Espansione Diretta
Il costo di un impianto ad espansione diretta varia in funzione del numero di ambienti da climatizzare, della potenza richiesta, della tipologia di unità interne e della complessità dell’installazione.
Tra i fattori che incidono maggiormente:
- numero di split o unità interne;
- tipologia del sistema (monosplit, multi-split o VRF);
- lunghezza delle linee frigorifere;
- marca, efficienza energetica e funzioni integrate;
- eventuali opere murarie o predisposizioni elettriche.
In generale, un sistema monosplit per un singolo ambiente rappresenta la soluzione più economica, mentre gli impianti VRF per edifici multi-zona possono raggiungere costi significativamente più elevati.
Rispetto agli impianti idronici, i sistemi ad espansione diretta richiedono normalmente investimenti iniziali inferiori e installazioni meno invasive.
Quanto costa un Impianto Idronico
Il costo di un impianto idronico è influenzato da numerose variabili e non è possibile indicare un prezzo standard valido per ogni situazione.
Tra i principali fattori che determinano la spesa complessiva:
- Tipo di generatore: una pompa di calore idronica aria-acqua ha costi di acquisto superiori a una caldaia tradizionale, ma può beneficiare degli incentivi fiscali previsti dalla normativa vigente.
- Terminali scelti: i pannelli radianti a pavimento comportano costi di posa più elevati rispetto ai fan coil o ai radiatori, ma offrono vantaggi di comfort e compatibilità con basse temperature.
- Dimensione dell’edificio: la quantità di tubazioni, pompe e componenti idraulici scala con la superficie servita.
- Nuova costruzione vs ristrutturazione: in un edificio esistente, gli interventi murari per la posa delle tubazioni incidono significativamente sul costo totale.
A titolo indicativo, un impianto idronico completo per una casa unifamiliare può partire da alcune migliaia di euro fino a superare i 15.000–20.000 euro nei sistemi più complessi con pannelli radianti e pompa di calore.
FAQ
Qual è una caratteristica poco nota dei sistemi ad espansione diretta?
Una caratteristica spesso trascurata dei sistemi ad espansione diretta riguarda i limiti normativi legati alla quantità di refrigerante ammissibile per locale. Secondo la norma EN 378:2016 (“Sistemi di refrigerazione e pompe di calore – Requisiti di sicurezza e ambientali”), esiste un carico massimo di refrigerante consentito in ambienti occupati, calcolato in base al volume del locale e alla tossicità/infiammabilità del gas. Nei sistemi multi-split di grandi dimensioni o nei sistemi VRF installati in ambienti di volume ridotto, il rispetto di questi limiti richiede verifiche progettuali specifiche, spesso sottovalutate in fase di installazione.
Se installo un sistema ad espansione diretta posso in qualunque momento sostituire un’unità interna od esterna in caso di guasto?
Si, è possibile. Ma in questo caso si è vincolati ad acquistare un componente della stessa marca di quello esistente, in quanto diversamente il sistema non può comunicare elettronicamente e quindi non funziona.
Invece con i sistemi idronici questo problema non sussiste: se si rompe ad esempio un fancoil di una marca X, posso sostituirlo con un fancoil di marca Y senza problemi.
Cos’è una macchina frigorifera ad espansione diretta?
Una macchina frigorifera ad espansione diretta è un’unità in cui il processo di espansione del refrigerante avviene all’interno dell’evaporatore collocato direttamente nell’ambiente da raffreddarsi (o in prossimità di esso), senza un circuito idraulico intermedio. In pratica, il refrigerante evapora nell’unità interna assorbendo calore dall’aria dell’ambiente. Questo è il principio di funzionamento di tutti i condizionatori split tradizionali, dei sistemi multi-split e dei sistemi VRF. Il termine “espansione diretta” distingue queste macchine dai sistemi a espansione indiretta, dove il refrigerante raffredda prima un fluido secondario (acqua o glicole) che poi viene distribuito agli ambienti.
Cos’è un sistema VRF ad espansione diretta?
Un impianto VRF (Variable Refrigerant Flow, in italiano “portata variabile del refrigerante”) è una sottocategoria avanzata dei sistemi ad espansione diretta. A differenza dei multi-split tradizionali, i sistemi VRF sono progettati per gestire in modo più evoluto e modulante la distribuzione del refrigerante tra numerose unità interne, adattando continuamente la portata al fabbisogno reale dei diversi ambienti. Questo consente di climatizzare decine di zone indipendenti da un’unica unità esterna con elevata efficienza e personalizzazione. I sistemi VRV (Variable Refrigerant Volume, termine registrato da Daikin Industries) sono tecnicamente equivalenti ai VRF, con differenze legate principalmente al marchio e al produttore. Entrambe le sigle indicano sistemi ad espansione diretta a portata variabile.
Che cos’è il condizionamento ad espansione diretta?
Il condizionamento ad espansione diretta è un sistema di climatizzazione in cui il refrigerante circola direttamente tra l’unità esterna e le unità interne dell’edificio. Lo scambio termico avviene nell’unità interna, dove il refrigerante evapora (sottraendo calore all’ambiente in estate) o condensa (cedendo calore in inverno). Non è presente un circuito dell’acqua: il refrigerante è sia il fluido del ciclo frigorifero che il vettore dell’energia termica verso gli ambienti. È la tecnologia alla base di tutti i comuni condizionatori split e dei sistemi multi-split diffusi nel residenziale e nel piccolo commerciale.
Che cos’è una pompa di calore a espansione diretta?
Una pompa di calore a espansione diretta è un’unità che utilizza il ciclo frigorifero invertibile per produrre sia raffreddamento che riscaldamento, con il refrigerante che arriva direttamente negli ambienti. In modalità riscaldamento, estrae energia termica dall’aria esterna e la cede agli ambienti interni attraverso le unità interne; in modalità raffrescamento, inverte il ciclo. A differenza della pompa di calore idronica (che produce acqua calda o fredda da distribuire tramite tubi), quella ad espansione diretta non richiede un circuito idraulico nell’edificio. È la scelta tipica per abitazioni che vogliono usare un unico sistema per riscaldamento e climatizzazione senza intervenire sulla distribuzione idraulica.
Quanto consuma un condizionatore idronico?
Il termine “condizionatore idronico” indica generalmente un’unità di climatizzazione che utilizza l’acqua come fluido per lo scambio termico, come un fan coil o uno split idronico collegato a una centrale di produzione (pompa di calore o chiller). I consumi dipendono da diversi fattori: il COP (coefficiente di prestazione) della pompa di calore, la temperatura di mandata dell’acqua, il tipo di terminale, l’isolamento dell’edificio e le condizioni climatiche. In generale, un sistema idronico abbinato a una pompa di calore moderna ad alta efficienza (classe A+++ secondo il Regolamento europeo (UE) n. 813/2013) può offrire prestazioni stagionali (SCOP) molto competitive, con consumi elettrici sensibilmente inferiori rispetto a sistemi di riscaldamento tradizionali. Non esiste però un valore universale: ogni impianto va valutato nel suo contesto specifico.
A cosa serve il modulo idronico?
Il modulo idronico è un’unità tecnica preassemblata che raggruppa tipicamente i componenti idraulici essenziali per il funzionamento di un impianto idronico: scambiatore gas/acqua, pompa di circolazione, vaso di espansione, valvola di sicurezza, manometro, separatore di bolle e fango, e spesso un sistema di regolazione della portata. Tipicamente il modulo idronico è un componente atto a “trasformare” il sistema ad espansione diretta in idronico: nel modulo entra il gas refrigerante in arrivo dall’unità esterna, e all’uscita troviamo invece acqua (grazie allo scambio termico che avviene tramite uno scambiatore); così facendo possiamo allacciarci all’impianto esistente senza modificare i terminali.
Qual è la pressione di collaudo di un impianto ad espansione diretta?
Prima della messa in servizio tipicamente è prevista una pressione di collaudo di 40 bar, mediante l’utilizzo di bombole di azoto. Per gli impianti idronici invece di solito la pressione di collaudo è di 6 bar e viene eseguita con acqua.
