Pompa di Calore Polivalente: produzione simultanea di acqua calda e refrigerata
Negli edifici moderni, la gestione energetica della climatizzazione rappresenta una delle sfide impiantistiche più complesse. Riscaldamento, raffrescamento e produzione di acqua calda sono esigenze che spesso coesistono nello stesso momento, in ambienti diversi dello stesso edificio.
Le pompe di calore polivalenti nascono proprio per rispondere a questa necessità: un’unica macchina in grado di produrre contemporaneamente acqua calda e acqua refrigerata, sfruttando il calore recuperato dal ciclo frigorifero per coprire entrambe le richieste termiche senza sprechi energetici.
In questo articolo analizziamo nel dettaglio il funzionamento delle pompe di calore polivalenti, le differenze rispetto alle macchine tradizionali, i vantaggi operativi e i contesti applicativi ideali.
Cos’è una Pompa di Calore Polivalente?
Una pompa di calore polivalente, detta anche unità polivalente, è una macchina frigorifera in grado di operare in modalità refrigerazione e riscaldamento in modo simultaneo.
A differenza di una pompa di calore tradizionale, che produce alternativamente acqua calda o acqua fredda a seconda della stagione, la versione polivalente mantiene attivi entrambi i circuiti idronici allo stesso tempo, senza necessità di commutazione stagionale.
Il termine “polivalente” descrive esattamente questa capacità multi-funzione: la macchina serve contemporaneamente il circuito freddo dell’impianto (per il raffrescamento degli ambienti o per processi industriali che richiedono acqua refrigerata) e il circuito caldo (per il riscaldamento di altri ambienti o per la produzione di acqua calda sanitaria e tecnica).
Questa caratteristica la rende particolarmente indicata per i cosiddetti impianti a 4 tubi, in cui la distribuzione avviene attraverso due coppie di tubazioni separate, una per il caldo e una per il freddo.
Come funziona una Pompa di Calore Polivalente?
Il principio di funzionamento si basa sul ciclo frigorifero a compressione di vapore, lo stesso utilizzato da qualsiasi pompa di calore o refrigeratore. La differenza sostanziale sta nell’architettura degli scambiatori e nella logica di gestione dell’energia termica prodotta.

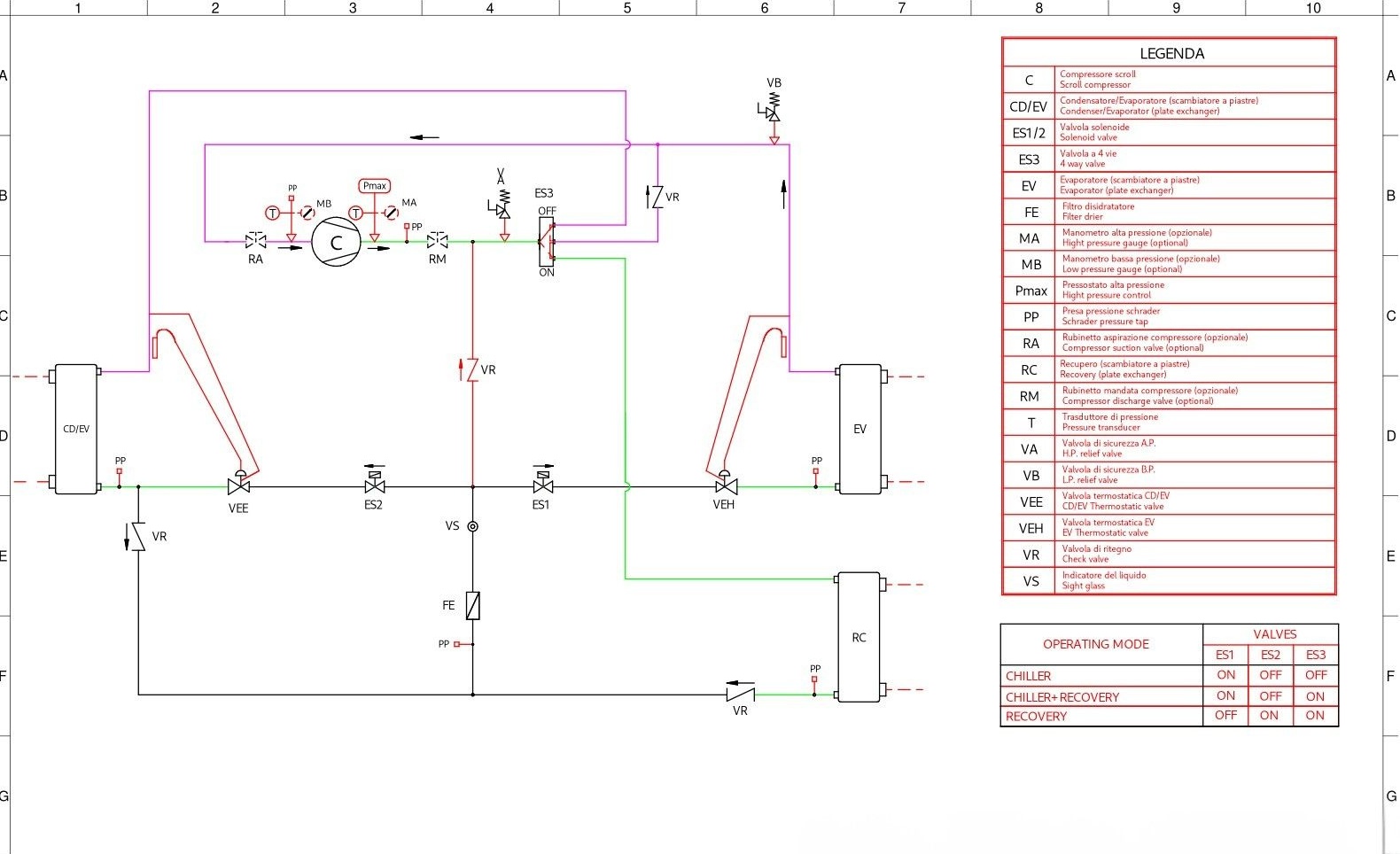

Osservando lo schema di una pompa di calore polivalente, si possono distinguere il circuito dedicato alla produzione di acqua refrigerata, quello destinato alla produzione di acqua calda e il sistema di recupero energetico che collega le due funzioni.
In una macchina convenzionale, il calore estratto dall’evaporatore viene dissipato verso l’esterno. Nella pompa di calore polivalente, invece, quel calore viene recuperato e ceduto all’impianto di riscaldamento.
I componenti principali coinvolti nel processo sono:
- Compressore: aspira il gas refrigerante a bassa pressione dall’evaporatore e lo comprime aumentandone temperatura e pressione. Nei sistemi polivalenti si utilizzano compressori di tipo scroll ermetici, adatti per la continuità di funzionamento e i bassi livelli di rumorosità.
- Scambiatore freddo lato utenza (evaporatore): raffredda l’acqua del circuito di raffrescamento sottraendo calore, che viene ceduto al refrigerante sotto forma di calore latente di evaporazione.
- Scambiatore caldo lato utenza (condensatore o recuperatore): cede il calore proveniente dal compressore e dall’evaporatore all’acqua del circuito di riscaldamento. Questo è il cuore del recupero energetico: il calore non viene disperso ma trasferito all’impianto.
- Scambiatore lato sorgente: nei modelli a sorgente acqua (water-to-water), gestisce lo scambio termico con la sorgente esterna, tipicamente acqua di pozzo, di falda o di torre evaporativa, che funge da serbatoio termico.
- Valvola di espansione: riduce la pressione del refrigerante liquido prima dell’ingresso nell’evaporatore, innescando il processo di evaporazione.
In modalità di recupero totale, la macchina produce acqua refrigerata e, simultaneamente, acqua calda a una temperatura utile per l’impianto, senza alcuna dissipazione esterna.
In questo regime il rendimento complessivo del sistema risulta significativamente superiore rispetto all’esercizio separato delle due funzioni, poiché lo stesso lavoro del compressore genera due effetti utili distinti.
Pompa di Calore Reversibile e Polivalente: qual è la differenza?
La domanda più frequente in fase di progettazione riguarda la distinzione tra pompa di calore reversibile e pompa di calore polivalente. Si tratta di due soluzioni tecnicamente diverse, adatte a contesti applicativi differenti.
Una pompa di calore reversibile opera alternativamente in modalità riscaldamento oppure raffrescamento, invertendo il ciclo frigorifero tramite una valvola a quattro vie.
La commutazione tra le due modalità è tipicamente stagionale: in inverno la macchina riscalda, in estate raffredda. Non è in grado di soddisfare contemporaneamente entrambe le esigenze.
Una pompa di calore polivalente, al contrario, mantiene attivi simultaneamente il circuito caldo e il circuito freddo, senza mai commutare la modalità di funzionamento.
Questo significa che, in qualsiasi periodo dell’anno e in qualsiasi condizione operativa, l’impianto dispone sempre di acqua calda e acqua fredda.
La polivalente è quindi la scelta corretta per edifici in cui coesistono, nello stesso momento, zone che richiedono riscaldamento e zone che richiedono raffrescamento, nonché per applicazioni che richiedono acqua calda tecnica durante il raffrescamento estivo.
Quali sono i vantaggi delle Pompe di Calore Polivalenti?
L’adozione di una pompa di calore polivalente porta con sé una serie di benefici concreti, sia sul piano energetico che su quello impiantistico e gestionale.
- Recupero energetico: il calore di condensazione, normalmente dissipato verso l’esterno in un chiller tradizionale, viene recuperato e utilizzato per il riscaldamento. Questo riduce sensibilmente il consumo elettrico complessivo dell’impianto.
- Riduzione degli sprechi termici: in modalità di recupero totale, l’efficienza globale del sistema è massimizzata poiché entrambi i flussi termici (caldo e freddo) producono un effetto utile, senza dissipazioni verso l’ambiente.
- Eliminazione della commutazione stagionale: l’impianto non richiede la transizione stagionale da riscaldamento a raffrescamento, garantendo continuità del servizio e semplificando la gestione operativa.
- Riduzione degli spazi tecnici: un’unica macchina sostituisce due unità separate (chiller e pompa di calore), con evidenti vantaggi in termini di ingombri, connessioni idrauliche e complessità dell’installazione.
- Compatibilità con la Direttiva EPBD: le pompe di calore polivalenti contribuiscono al miglioramento dell’efficienza energetica degli edifici, in linea con i requisiti della Direttiva europea sulla prestazione energetica degli edifici (Direttiva 2024/1275/UE, nota come EPBD recast), che punta alla decarbonizzazione del parco edilizio europeo.
Hai un progetto con esigenze simultanee di riscaldamento e raffrescamento?
Climaterm progetta e realizza impianti HVAC ad alta efficienza per il settore civile, terziario e industriale. Soluzioni personalizzate, competenza tecnica e supporto completo in ogni fase del progetto.
ContattaciClimaveneta NECS-WQ: pompa di calore polivalente acqua-acqua per impianti a 4 tubi

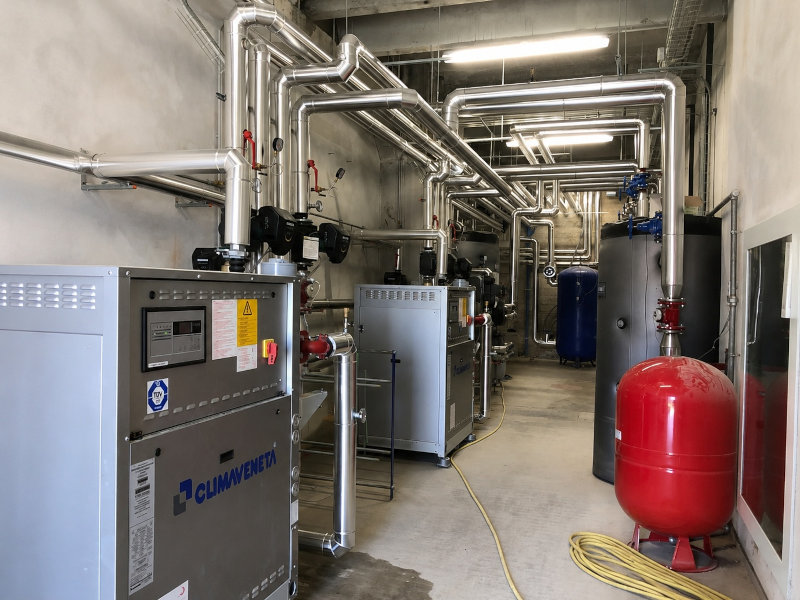

Un caso concreto e ben documentato di pompa di calore polivalente a sorgente acqua è il modello NECS-WQ di Climaveneta, appartenente alla famiglia INTEGRA.
Si tratta di unità progettate specificamente per impianti a 4 tubi, capaci di produrre acqua refrigerata e acqua calda in modo simultaneo e indipendente, attraverso due circuiti idronici distinti.
La gamma copre una potenza frigorifera da 48,6 a 522 kW, con taglie che vanno dalla grandezza 0152 alla 1604.
Principio di funzionamento e modalità operative
Le unità NECS-WQ sono concepite per soddisfare contemporaneamente richieste di acqua calda e fredda senza necessità di commutazioni stagionali. Ciò è reso possibile dalla presenza di tre distinti scambiatori a piastre saldobrasate in acciaio AISI 316: lo scambiatore freddo lato utenza, lo scambiatore caldo lato utenza e lo scambiatore lato sorgente (ad esempio l’acqua di falda di un pozzo geotermico).
La macchina opera quindi in recupero totale: quando produce acqua refrigerata, il calore di condensazione viene ceduto al circuito caldo, con potenza termica al recupero che, nelle tabelle prestazionali, può risultare superiore alla potenza frigorifera in funzione delle condizioni operative.
A titolo esemplificativo, nella grandezza 0152 in modalità refrigerazione con recupero totale, a 7°C di uscita lato sorgente e 40°C di temperatura di recupero, la potenza frigorifera è circa 43 kW e la potenza termica al recupero supera i 53 kW, con un indice TER (Total Efficiency Ratio) superiore a 7.
Architettura bi-circuito e continuità operativa
Un elemento distintivo del NECS-WQ è la configurazione bi-circuito. Ogni unità dispone di due circuiti frigoriferi completamente indipendenti, ciascuno dotato di compressore scroll ermetico, valvola di espansione termostatica con equalizzatore esterno, filtro deidratatore a cartuccia sostituibile e pressostati di sicurezza.
Questo assicura:
- Indipendenza funzionale nella produzione di acqua calda e refrigerata, con i due circuiti che operano autonomamente.
- Continuità di servizio anche in caso di fermo di uno dei circuiti per manutenzione, senza interruzione totale dell’impianto.
- Modulazione a gradini della potenza: nelle versioni con quattro compressori, il gradino minimo scende al 25% della potenza nominale, consentendo un adeguamento preciso alla domanda termica effettiva.
Controllo della condensazione e risparmio energetico
Le unità sono dotate di serie di una valvola modulante a 2 vie sul circuito sorgente per il controllo della condensazione, con possibilità di optare per una valvola a 3 vie nelle applicazioni a portata costante.
La valvola regola il flusso d’acqua nello scambiatore lato sorgente in funzione delle condizioni operative, garantendo la massima efficienza in ogni condizione di carico e riducendo il consumo d’acqua.
Il gas refrigerante adottato è l’R410A (ODP = 0), che permette di ottenere unità con buone efficienze energetiche nel rispetto dei requisiti ambientali vigenti al momento della commercializzazione della gamma.
Controllore W3000 e logica di regolazione avanzata
Il cuore logico dell’unità è il controllore W3000 Large con display LCD multilingue, sviluppato direttamente da Climaveneta.
La termoregolazione avviene in modo indipendente sui due circuiti idronici, con algoritmi a controllo proporzionale a gradini o proporzionale-integrale.
Tra le funzioni rilevanti per l’efficienza operativa, il controllore include l’algoritmo QuickMind, che monitora i parametri di funzionamento e anticipa le regolazioni dell’unità per ottimizzare le prestazioni anche con bassi contenuti d’acqua nell’impianto.
Con la logica tradizionale, il contenuto minimo raccomandato è di 5,5 lt/kW; con QuickMind lo stesso risultato si ottiene con soli 2,5 lt/kW. Il controllore gestisce fino a 10 fasce orarie giornaliere con setpoint differenziati, consente la supervisione da remoto con protocolli BACnet, ModBUS e LonWorks, e include una funzione Black Box con 200 eventi-allarme memorizzati.

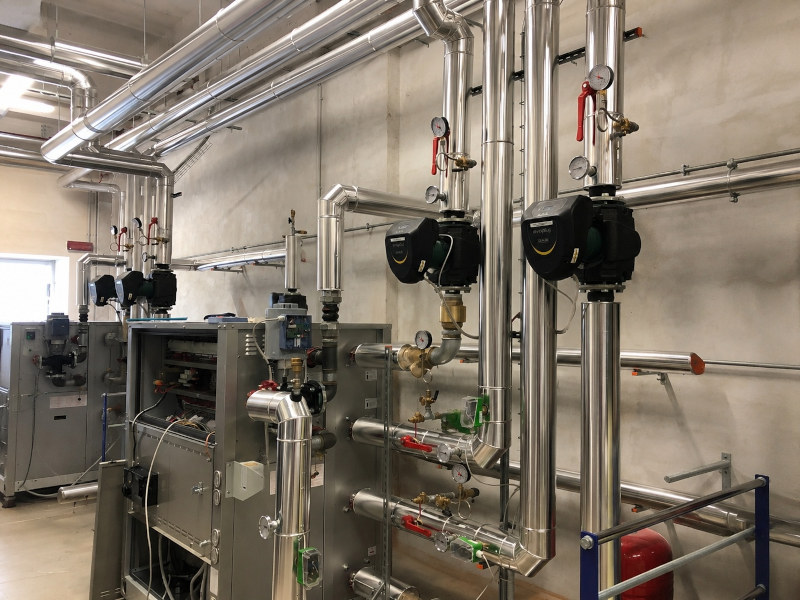

Problematiche impiantistiche risolte nei sistemi a 4 tubi
Il principale vantaggio operativo del NECS-WQ nei sistemi a 4 tubi è la capacità di soddisfare in modo autonomo e simultaneo le richieste di riscaldamento e raffrescamento, senza necessità di commutazione di modo.
Negli impianti tradizionali, questo richiederebbe l’installazione e la gestione di due macchine separate, con relativi spazi tecnici, connessioni idrauliche, quadri elettrici e logiche di controllo.
Il NECS-WQ concentra tutte queste funzioni in un’unica unità compatta, con alimentazione trifase a 400V/50Hz e conformità alle Direttive Macchine 2006/42/CE, PED 97/23/EC e EMC 2004/108/EC.
La disponibilità di versioni da 2 a 4 compressori con struttura in acciaio zincato e verniciato, pannellatura insonorizzante opzionale (riduzione fino a 10 dB(A) nelle versioni a 4 compressori) e predisposizione per cofanatura acustica la rendono adatta anche a installazioni in locali tecnici vicini agli ambienti occupati.

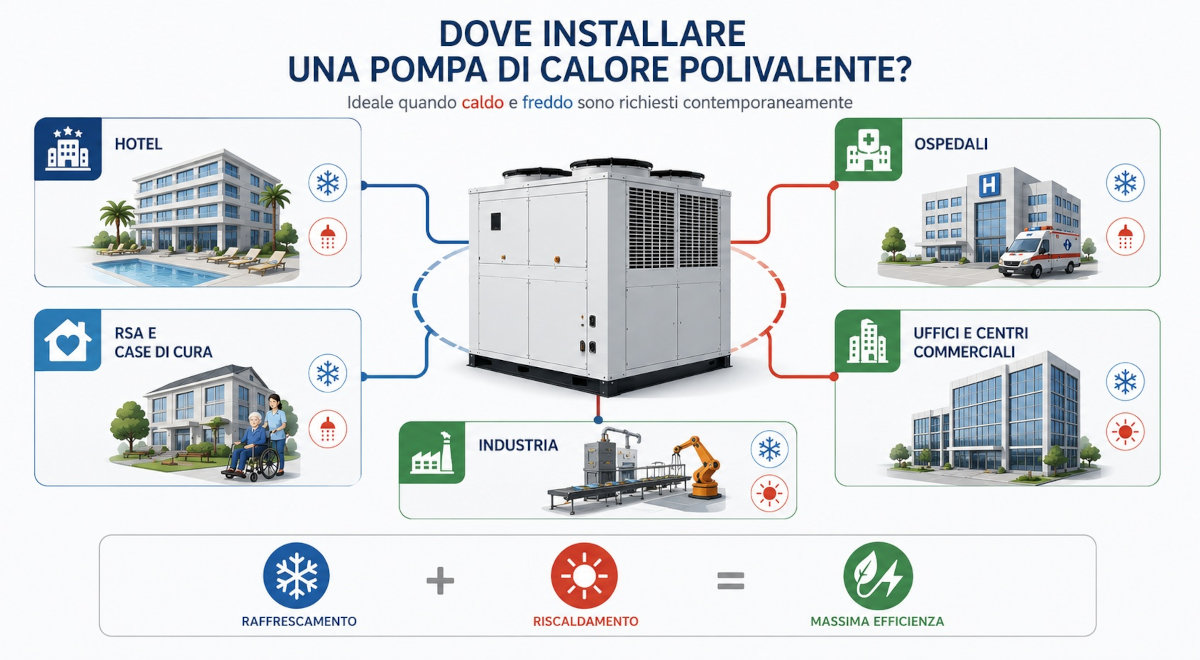

Dove installare una Pompa di Calore Polivalente?
Le pompe di calore polivalenti esprimono il loro massimo potenziale nei contesti in cui la richiesta di riscaldamento e raffrescamento è contemporanea, costante o frequente nel corso dell’anno.
I settori in cui questa tecnologia risulta più efficace sono quelli caratterizzati da esigenze termiche eterogenee e continuative.
- Hotel e strutture alberghiere: le camere necessitano di climatizzazione individuale mentre cucine, piscine e aree benessere richiedono acqua calda in ogni momento dell’anno. La polivalente copre entrambe le esigenze con una sola macchina.
- Ospedali e strutture sanitarie: ambienti con rigidi requisiti di temperatura e qualità dell’aria, in cui il raffrescamento dei locali può coesistere con il riscaldamento di reparti o corsie adiacenti e con la sterilizzazione e la produzione di acqua calda sanitaria.
- RSA e case di cura: strutture con occupazione continuativa che richiedono comfort termico stabile durante tutto l’anno, con elevata domanda di acqua calda sanitaria.
- Grandi edifici direzionali e centri commerciali: in questi edifici le zone perimetrali esposte a est/ovest/nord/sud hanno esigenze termiche opposte contemporaneamente, in funzione dell’irraggiamento solare e dell’occupazione.
- Processi industriali: applicazioni che richiedono refrigerazione per le macchine o i prodotti e calore per i processi produttivi o per il riscaldamento degli spazi di lavoro, anche in periodi invernali.
Applicazioni classiche

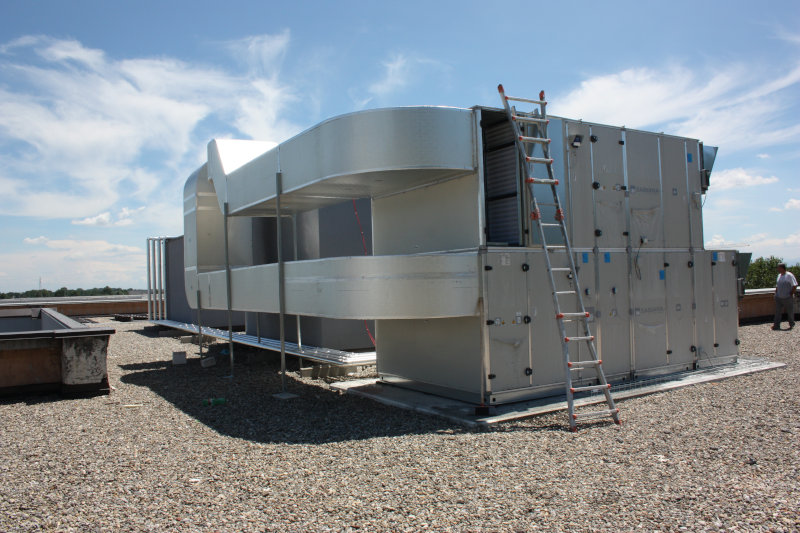

Le pompe di calore polivalenti trovano la loro più classica applicazione, oltre che nei contesti sopra citati, negli impianti dotati di UTA (unità di trattamento aria) dotati di batterie di post-riscaldamento.
Infatti, durante la fase di deumidificazione estiva, l’aria dopo aver attraversato la batteria fredda alimentata dalla pompa di calore (chiller) necessita di essere scaldata per raggiungere le corrette condizioni prima di essere immessa all’ambiente.
Quindi, paradossalmente, anche in estate ci si trova costretti a dover produrre acqua calda con un generatore di calore ausiliario (es. caldaia a gas o una seconda pompa di calore), con notevole dispendio di combustibile e/o corrente elettrica.
Invece con le pompe di calore polivalenti durante questa fase di raffreddamento/deumidificazione, il calore di “scarto”, che sarebbe inutilmente smaltito attraverso le ventole (pdc aria-acqua) o l’acqua di pozzo (pdc acqua-acqua) in una pompa di calore di tradizionale, viene riutilizzato per riscaldare la batteria di post-riscaldamento, ottenendo notevoli risparmi energetici.
Un’altra tipica applicazione è la produzione di acqua nei periodi estivi: analogamente alle batterie di post-riscaldamento, questo calore di scarto prodotto durante la refrigerazione dell’acqua per aria condizionata, può essere riutilizzato per produrre acqua calda sanitaria anziché essere inutilmente disperso.
Quanto costa una Pompa di Calore Polivalente?
Indicare prezzi precisi per una pompa di calore polivalente è difficile in assenza di un progetto specifico, poiché il costo finale dipende da numerose variabili tecniche e impiantistiche.
L’investimento iniziale è generalmente più elevato rispetto a soluzioni separate o a macchine reversibili tradizionali, ma va valutato in relazione ai risparmi operativi nel tempo.
I principali fattori che incidono sul costo di una pompa di calore polivalente sono:
- Potenza richiesta: la taglia della macchina è determinata dalla richiesta termica dell’edificio o del processo. Unità di maggiore potenza hanno costi unitari per kW inferiori, ma implicano investimenti totali più elevati.
- Modalità di recupero: un recupero totale (che sfrutta integralmente il calore di condensazione) richiede uno scambiatore aggiuntivo e una logica di controllo dedicata, con costi superiori rispetto al recupero parziale.
- Configurazione impiantistica: l’integrazione con un impianto a 4 tubi preesistente o la progettazione di un nuovo impianto incide significativamente sui costi totali, che comprendono le reti di distribuzione, i terminali e i gruppi di pompaggio.
- Sorgente termica disponibile: nei modelli a sorgente acqua, la disponibilità e le caratteristiche della sorgente (acqua di pozzo, torre evaporativa, geotermia) influenzano sia le prestazioni che i costi di installazione.
- Complessità di regolazione e accessori: sistemi di supervisione (BMS), integrazioni con protocolli di building automation, cofanature acustiche e accessori opzionali aggiungono valore ma incrementano il costo complessivo.
In sede di valutazione economica, è corretto considerare non solo il costo di acquisto e installazione, ma anche il risparmio energetico generato nel tempo dal recupero termico.
In edifici con elevate ore di funzionamento simultaneo in riscaldamento e raffrescamento, il ritorno sull’investimento può essere significativamente più rapido rispetto a soluzioni tradizionali con macchine separate.
Nota sul Regolamento F-Gas e l’evoluzione dei refrigeranti
Nella valutazione di una pompa di calore polivalente è opportuno tenere conto anche del contesto normativo sui gas fluorurati a effetto serra.
Il Regolamento UE 2024/573 (F-Gas Regulation recast), in vigore dal 2024 con un calendario di phase-down progressivo, prevede la riduzione dell’immissione sul mercato degli HFC ad alto GWP, tra cui l’R410A (GWP100 = 2088) utilizzato in molte unità di questa categoria.
Le nuove installazioni sono quindi destinate a orientarsi verso refrigeranti a basso GWP, come l’R32 (GWP ≈ 675) o soluzioni a base di HFO, già adottati da diversi costruttori nelle versioni più recenti delle loro gamme.
In fase di progetto è pertanto consigliabile verificare la disponibilità di modelli compatibili con refrigeranti a basso impatto ambientale, sia per la conformità normativa nel lungo periodo sia per limitare i costi di gestione legati al phase-down degli HFC.
